Utforming av ventilasjon: hvordan velge utstyr og beregne

Et komfortabelt mikroklima i et hus eller en leilighet avhenger i stor grad av at systemet for frisk tilførsel og fjerning av forurenset luft fungerer ordentlig. Og effektiviteten i arbeidet er direkte relatert til kvaliteten på utformingen av ventilasjon og klimaanlegg i lokalene.

Detaljert dekning av dette problemet er viet til materialet nedenfor.

Varianter av ventilasjonssystemer

På grunn av de høye kostnadene ved å designe ventilasjon og klimaanlegg, nekter mange håndverkere tjenester fra spesialiserte arkitektoniske byråer og ingeniørfirmaer, og utarbeider nødvendig dokumentasjon med egne hender.

Denne prosessen er ganske arbeidskrevende og krever tilstedeværelse av viss teoretisk kunnskap.

I tillegg må du ta hensyn til følgende faktorer:

• gulvplass;
• deres funksjonelle formål
• geografisk plassering og klimatiske egenskaper;
• driftsmåte av anlegget.

I tillegg er det i lufttilførselssystemene til en privat hytte nødvendig å forutse installasjonen av filtreringsanlegg, samt ventilasjonsskakter, som kan være en del av byggestrukturen.

Hvis vi snakker om design av ventilasjon for:

• industribygninger (verksted, verksted);
• offentlige spisesteder (restaurant, kantine);
• kommersielle lokaler (varehus, kjøpesentre) -

- her, i tillegg til effektivitet, må du ta hensyn til mange flere krav - brann, sanitær, teknologisk og så videre. I dette tilfellet anbefales det sterkt å ansette en spesialist.

Ifølge SNiP 2.04.05-91 finnes det flere varianter av systemer for å gi rom med ren luft:

• med en naturlig luftmakt;
• med tvungen organisering av bevegelsen av luftstrømmen;
• kombinert ordninger.

Vær oppmerksom på! I utformingen, i tillegg til de tekniske parametrene, er det nødvendig å ta hensyn til den økonomiske komponenten, det vil si, hva vil kostnaden for å betjene ventilasjonssystemet. Hvis naturlig ventilasjon ikke koster mye, bruker fans, varmeovner og rekuperatorer, som er en del av det mekaniske systemet, strøm, noe som øker bruksregningen.

Naturlig ventilasjonsdesign

Denne metoden for å gi rom med ren luft har blitt brukt siden uendelig og er fortsatt populær i dag. I dette tilfellet er luftbevegelsen organisert på grunn av forskjellen i temperatur og trykk utenfor huset (leiligheten) og inne i lokalet.

Luften forurenset av menneskelige avfallsprodukter blir trukket ut gjennom utgangskanaler og sugd inn ved å passere gjennom vinduer, luftventiler, sprekker og porene i veggene.

Effektiviteten av slik ventilasjon påvirkes av:

• vindretning;
• omgivelsestemperatur;
• atmosfærisk trykk.

Imidlertid, hvis tidligere en skorstein spilte rollen som en eksos og en tilstrekkelig mengde luft fikk lov til å passere gjennom hullene mellom loggene, så sørger moderne konstruksjonsteknologi for nesten fullstendig tetthet av interiøret. Derfor er det nødvendig å designe og installere ekstra luftforsyning og avgasskanaler. Først da vil naturlig ventilasjon fungere effektivt.

Fordeler og ulemper

Før vi tar en nærmere titt på utformingen av ventilasjon med et naturlig utkast, la oss igjen dvele på fordeler og ulemper.

Funksjoner i utformingen av forsyningskanaler

Design og beregning av ventilasjon må begynne med inntakssystemet. For at luften skal skiftes mest effektivt, er det nødvendig å sikre innkommende luftbevegelse med en hastighet lik 0,2 meter per sekund. Spesielle innløpsventiler brukes til dette.

Vær oppmerksom på! Mange nybegynnere mestere forsømmer installasjonen av dette utstyret, avhengig av at dens rolle vil bli vellykket oppfylt av vinduer og luftventiler. Denne tilnærmingen er fundamentalt feil. For det første øker varmetapet så mye, for det andre er lydisoleringen forstyrret, og for det tredje kommer en stor mengde støv fra gaten inn i rommet.

Ved utforming av tilførselskanaler bør du være oppmerksom på at det finnes to typer ventiler:

1. vindu. De er bygget direkte inn i vindusrammen (et hull må gjøres i det). De gir en tilstrekkelig mengde uteluft, noe som reduserer hastigheten på innkommende strøm. Hvis temperaturen er for lav utenfor vinduet, kan de lukkes med klaff.
2. veggen. Montert i veggen mellom vinduskarmen og radiatoren. Designet gir tilstedeværelse av et filter og en lyddemper. I tillegg vil den innkommende luftstrømmen bli oppvarmet. Luftkanalen kan utstyres med en automatisk spjeld som regulerer intensiteten av luftinntaket, avhengig av eksterne forhold (temperatur og fuktighet).

Nyanser av å arrangere avgangskanaler

Instruksjoner for utforming av naturlig ventilasjon, i tillegg til innkommende kanaler, krever tilstedeværelse av eksoskanaler.

Når du utvikler prosjektet selv, bør du ta hensyn til følgende funksjoner:

• de utgående hullene må plasseres i sanitærrommet og kjøkkenet, da dette er hvor luften er forurenset og fuktet mest,
• Enden av skorsteinen i hytta må stige over taket i en høyde på mer enn 0,7 meter, ellers vil differansetrykket ikke være tilstrekkelig for utseendet av trekkraften;
• Den øvre kuttet av eksoskanalen skal beskyttes med en paraply som hindrer inngrep av nedbør og fremmedlegemer.
• Det er bedre å lage ventilasjonskanalen på rustfrie rør, i stedet for murstein, siden deres glatte indre overflate bidrar til utseendet på gode vekter og gir ikke motstand mot luftstrømmen.

Utforming av kombinert ventilasjon

Til tross for at det naturlige systemet for tilstrømning og fjerning av luft er mer kostnadseffektiv, anbefales det å velge design av kombinert ventilasjon.

I dette tilfellet forsterkes standardkretsen på de riktige stedene av elektrisk utstyr, noe som øker hastigheten på luftstrømmen.

Tilstrømningen i dette tilfellet er også organisert ved hjelp av vinduskarmer eller vindusventiler, og avløpsrøret er utstyrt med vifte.

Vi presenterer flere måter som du kan organisere et effektivt system med kombinert ventilasjon:

1. I en liten leilighet eller et landhus er det tilstrekkelig å installere vifter på hver av ventilasjonsutløpene. I tillegg er nødvendig elektrisk ekstraktor plassert over ovnen. Fans kan kobles til samme elektriske linje med lyset og slås på samtidig med det. Du kan også installere bevegelsessensorer. Den store minus av en slik løsning er mangelen på naturlig luftutveksling, det vil si at hetten vil fungere bare når utstyret er slått på.
2. Viften er installert i den felles luftkanalen, hvor luftkanaler som fører fra kjøkkenet og sanitetsblokken leveres. Ofte i dette tilfellet er hele systemet montert på loftet, og ventilasjonsgitteret - i taket. Her er det viktig å nøye beregne kanalens tverrsnitt og kraften til installerte vifter. Alle nødvendige parametere er spesifisert i vedlagte dokumentasjon til utstyret.

I enkelte tilfeller er det mulig å installere vifter på innløpskanaler. De adskiller seg fra eksos som kan varme opp den kalde luften som kommer fra gaten. Takket være dette utstyret genereres et økt trykk i rommene, som "presser ut" forurenset luft inn i de utgående luftkanaler.

Mekanisk ventilasjonsdesign

Hvis området på ditt hjem overskrider 300 kvadratmeter. meter, anbefales det å tenke på design og installasjon av et integrert, automatisert ventilasjonssystem. Det er mest effektivt, men kun spesialister skal være engasjert i utvikling og installasjon.

Det er nødvendig å ta hensyn til mange funksjoner:

• Antallet og størrelsen på kanalene, ordningen for deres fordeling i huset, plasseringen av innløps- og utløpshullene;
• kraften til brukte fans;
• behovet for å installere filtre, rekuperatorer, fuktighetsstabilisatorer og så videre.

Ofte utføres utformingen av et slikt system sammen med utarbeidelsen av tegninger av boligbygget selv.

Den største fordelen med det automatiske tilførsels- og eksosventilasjonssystemet er fullautomatisk drift. Spesiell elektronikk regulerer selvstendig hastigheten, volumet og temperaturen til luftstrømmen, basert på data hentet fra eksterne sensorer.

Et annet pluss er tilstedeværelsen av en recuperator. Denne enheten varmer innkommende luftstrøm på bekostning av utgående luft (uten å la dem blande), noe som kan redusere kostnadene ved oppvarming av rom i kaldsesongen. Det er også mulig å installere en enkelt klimaanlegg, som skaper et komfortabelt mikroklima i alle rom uten å bruke separate splitt-systemer.

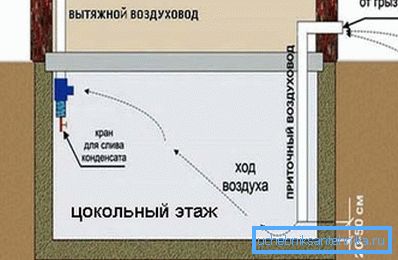

Baseventilasjon

Hvis du selv designer et hytteventilasjonssystem, ikke glem kjelleren og kjelleren.

Som regel er det mange hjelpesteder på dette nivået:

• workshops
• badstuer,
• vaskeritjenester
• lagerrom,
• bassenger og så videre.

Alle krever effektiv ventilasjon, ellers vil et økt fuktighetsnivå føre til dannelse av mugg og sopp på veggene, noe som vil påvirke mikroklimaet ikke bare for kjelleren, men også for hele boligbygget som helhet.

konklusjon

Etter å ha lest den ovennevnte informasjonen fikk du en ide om nyanser av design og installasjon av ulike typer ventilasjonsanlegg.

Videoen i denne artikkelen er også viet til hvordan du lærer å designe ventilasjonen av din egen leilighet eller hytte.
