Ventilasjon av industrielle lokaler: oppgaver, typer og

Å skape komfortable forhold på arbeidsplassen bidrar ikke bare til økt arbeidsproduktivitet, men er også et obligatorisk krav til sanitære myndigheter. Derfor er ventilasjonssystemer for industrielle lokaler like viktige som normal belysning og sentralvarme.

Deres installasjon, med tanke på kompleksitet, kan ikke utføres for hånd, men det er lite sannsynlig at en forståelse av prinsippene for utvikling, design og drift er overflødig.

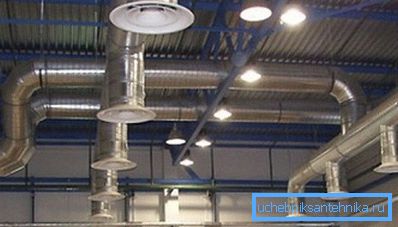

Ventilasjon av høy kvalitet er nødvendig for å sikre behagelige arbeidsforhold.

Enheten for ventilasjon av industrielle komplekser

oppgaver

Ventilasjon og klimaanlegg av industrielle lokaler utføres ved hjelp av komplekse tekniske systemer, som i tillegg til luftkanaler inneholder mye ekstra utstyr: vifter, filtre, recuperatorer, varmeovner, kjølere, og så videre.

Uansett hvilken type produksjon, området av verksteder og nivået av luftforurensning, bør ventilasjonssystemet utføre følgende oppgaver:

  • gi arbeidere ren og frisk luft;
  • fjern støv og lukt fra rommet;
  • filtrer skadelige urenheter som kan dannes under visse teknologiske operasjoner.

For luftutveksling i industrielle verksteder med naturlig og mekanisk ventilasjon, designet i henhold til SNiP 41.01-2003.

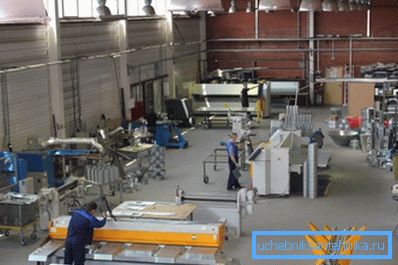

På foto - verkstedet, utstyrt med et moderne ventilasjonssystem.

I tillegg til et komfortabelt luftmiljø bør utformingen av ventilasjon av industrielle lokaler forfølge målet om å skape en temperatur som er akseptabel for drift. Det er også fastsatt av reguleringsdokumenter som regulerer hygienevnen til verksteder på fabrikker og fabrikker.

Vær oppmerksom på! Ved fremstilling av visse typer produkter (for eksempel stoffer eller produkter av oljeraffinering) kan stoffer som er helsefarlige, frigis. I dette tilfellet må ventilasjonssystemet sørge for rask og effektiv fjerning.

Design prinsipper

Beregningen av ventilasjon av produksjonslokaler skal kun utføres av høyt kvalifiserte ingeniører. Det er nødvendig å ta hensyn til arten av produksjonen, arealet av rommet, antall arbeidstakere, klimatiske forhold og mange andre parametere.

Imidlertid er hvert industriventilasjonssystem bygget ut basert på prinsippene som er oppført nedenfor:

  1. Et hvilket som helst ventilasjonssystem består av eksos- og innløpsinnretninger, luftkanaler og utstyr som skaper et komfortabelt innemikroklima (luftvarmere, klimaanlegg, fuktighetsstabilisatorer osv.).

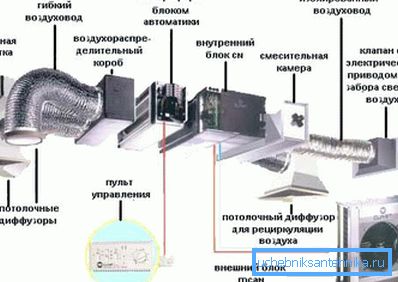

Et industrielt ventilasjonsanlegg er en samling av et stort antall forskjellige utstyr.
  1. En obligatorisk komponent i ventilasjon av industrielle lokaler er utstyr som fjerner støv, aerosoler og gasser fra luften, som er et resultat av arbeidet med prosessutstyr.
  2. Enkelte næringer (legemidler, elektronikk med høy presisjon) krever spesielle miljøforhold. I dette tilfellet inngår ytterligere komponenter i ventilasjonssystemet (for eksempel spesielle filtre eller kraftige klimaanlegg).
  3. Instruksjonshåndboken for visse typer utstyr sørger for at deler av verksteder hvor farlige røyk kan oppstå, skal være utstyrt med spesielle ekstraksjonsfangere skilt fra det generelle butikknettverket.

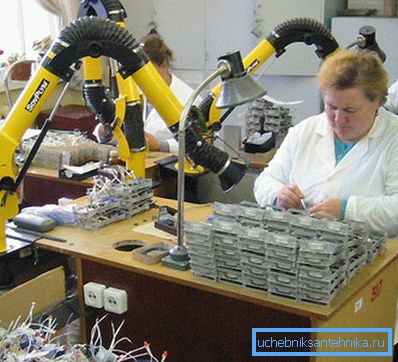

Hver arbeidsplass kan utstyres med en personlig hette.
  1. En del av et luftutvekslingssystem er enheter som utfører hygienisk og hygienisk kontroll av ventilasjonssystemer i industrielle lokaler. Avhengig av avlesningene til disse eller andre sensorer, er ekstrautstyr koblet til som renser luften eller fjerner skadelige urenheter.
  2. Ved utforming av industrielle ventilasjonsnettverk er en slik parameter som prisen på driften tatt i betraktning. Det er ønskelig at varmluften som forlater rommet, brukes i varmevekslere, og kald luft brukes til å avkjøle maskinverktøy og annet utstyr.

arter

Avhengig av oppgavene er industriell ventilasjon delt inn i følgende typer:

  1. Generell utveksling - gir generell erstatning av luft i rom. Et eksempel er en konvensjonell aksialvifte satt inn i et vindu eller veggventil. Utstyrets kraft er valgt ut fra kanalens seksjon og lengde.
  2. Individuell (lokal) - renser luften direkte på arbeidsplassen. Det er et ekstrakt som fjerner skadelige urenheter, støv, røyk og andre stoffer som kan skade menneskers helse.
  3. Emergency - brukes til nødrensing av luft fra røyk, gass eller andre farlige urenheter. Krav til ventilasjon av industrilokaler, som kun brukes i nødstilfeller, adskiller seg fra generelle standarder, og vil ikke bli vurdert her.

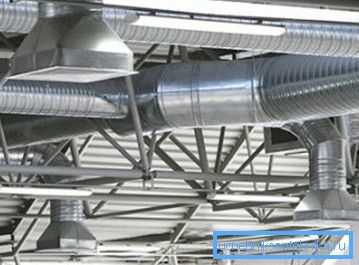

Alarmsystemet er designet for raskest mulig røykfjerning.

I tillegg er i henhold til metoden for å organisere luftstrømmen industriell ventilasjon:

  • naturlig;
  • mekanisk.

Med en naturlig ventilasjonsordning er tilstrømningen og fjerningen av luftmassene på grunn av byrden som oppstår ved forskjellen i temperatur og trykk ute og inne i produksjonsrommet.

Effektiviteten av slik ventilasjon påvirkes av:

  • Temperaturforskjellen mellom utsiden og innsiden av butikken;
  • forskjellen i atmosfærisk trykk i produksjonslokalets gulv og utløpet av eksoskanalen;
  • Hastigheten til bevegelse av luftmasser på gaten.

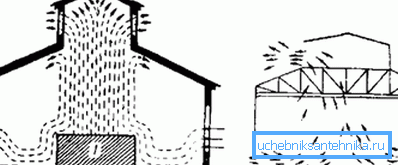

Ordning med naturlig ventilasjon produksjonsrom

Fordelene ved det naturlige ventilasjonssystemet inkluderer effektivitet, miljøvennlighet og lydløshet. Men under visse værforhold faller dens effektivitet kraftig.

Mekanisk ventilasjon er fri for denne ulempen. I tillegg kan det flytte luftstrømmen til hvilken som helst avstand gjennom kanalene i hvilken som helst seksjon og konfigurasjon. I tillegg er det i dette tilfellet mulig å installere utstyr som utfører oppvarming av luften, kjøling, avfukting, fukting, filtrering og så videre.

Den mest brukte kombinasjonen av naturlige og mekaniske ventilasjonssystemer.

standarder

Ventilasjonsnormer for industrielle lokaler er fastsatt av SNiP 2.04.05-91 og 41-01-2003. I følge disse dokumentene skal ventilasjonssystemet installeres i alle industrilokaler uten unntak, uavhengig av deres funksjonelle formål, areal og antall personer som arbeider i dem.

Utstyrets kraft skal være slik at innendørsluften raskt renses ved røyk eller utslipp av farlige stoffer.

Utformingen av det industrielle ventilasjonsprosjektet skal utføres i henhold til gjeldende reguleringsdokumenter.

I tillegg bør utformingen ta hensyn til følgende parametere:

  • rom funksjonalitet;
  • området;
  • klimatiske forhold;
  • tilstedeværelse og mengde forurensende stoffer;
  • luftfuktighet;
  • temperatur inne i verkstedet;
  • brannsikkerhet og så videre.

Vær oppmerksom på! Hovedparameteren som må vurderes er hastigheten til å gi hver ansatt frisk luft.

Det er lik 30 cu. meter per time når området av rommet er lik eller mindre enn 40 kvadratmeter. meter. I store industrielle komplekser øker standarden proporsjonalt.

Beregning av ventilasjonssystemets tekniske egenskaper, bør du også være oppmerksom på følgende nyanser:

  1. Støyen som utløses av ventilasjonssystemet, bør ikke skille seg ut mot bakgrunnen av lydene fra maskinverktøy og teknologisk utstyr, ellers vil det være ubehagelig å være i verkstedet.
  2. Lufttransportnettverket bør ikke føre til ytterligere luftforurensning i produksjonsområdet. Dette skjer ofte når et langmontert system ikke har blitt periodisk rengjort av støv og andre urenheter som har akkumulert der.
Ventilasjon bør ikke være en kilde til forurensning.

Installasjon av industriell ventilasjon

Velge den optimale ordningen

Det moderne markedet for ingeniørsystemer tilbyr et stort utvalg av ulike ventilasjonssystemer, noe som gjør det mulig å skape de mest komfortable forholdene på arbeidsplassen. Et bredt spekter av enheter som varierer både i kostnad og funksjonalitet, er i stand til å imøtekomme behovene til selv den mest kjedelige kunden.

Ved utforming av industriell ventilasjon er det nødvendig å ta vare på å anskaffe og installere ikke bare forsyningsutstyr som leverer ren luft inne i fabrikkverksteder, men også avgassystemer som fjerner luftforurenset av røyk, støv, skadelige stoffer og noen ganger patogener fra arbeidsplasser.

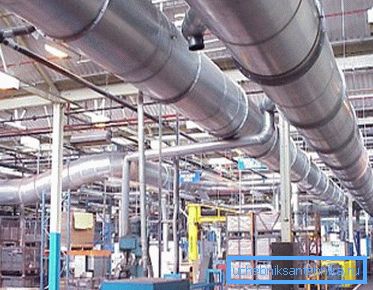

Ventilasjonssystemet er valgt ut fra produksjonsbetingelsene.

Valget av en eller annen type utstyr er laget individuelt, med tanke på egenskapene som er knyttet til et bestemt industrielt objekt.

Det ferdige ventilasjonssystemet skal være:

  • økonomisk;
  • effektiv;
  • pålitelig;
  • rask payback.

Ren og kald luft i verkstedet har ikke bare en gunstig effekt på ytelsen og stemningen til staben, men utvider også levetiden til prosessutstyret og verktøyene som brukes.

Det er også økonomisk mulig å utvikle et prosjekt for umiddelbart å sørge for inkludering av en enhet for å skape et komfortabelt mikroklima i ventilasjonsnettverket, uavhengig av eksterne forhold.

Tips! For å kontrollere ventilasjonssystemets driftsparametere anbefales det å bruke automatiske datasystemer som endrer bestemte parametere, med tanke på data mottatt fra eksterne sensorer. Så maksimal effektivitet og lønnsomhet av arbeidet oppnås.

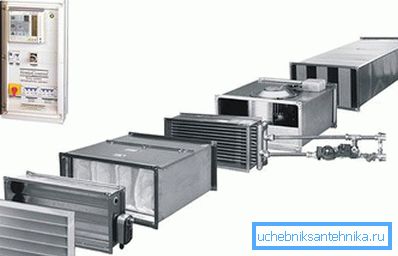

Utstyrskontroll må utføres av spesielle elektroniske enheter.

Utstyrsinstallasjon

Ved installasjon av industrielle ventilasjonssystemer er det nødvendig å ta hensyn til de mange nyansene og egenskapene som påvirker både effektiviteten i driften og strukturenes holdbarhet. Derfor bør kun høyt kvalifiserte spesialister med relevant kunnskap og erfaring installere enkelte elementer i luftnettet.

Det er også viktig å velge de riktige stedene for installasjon av elektrisk utstyr: varmevekslere, vifteinstallasjoner, filtreringssystemer og så videre.

I fremtiden, fra dette rommet distribuerer luftkanaler.

Installasjon av luftkanaler

Ventilasjonskanaler i industrielle lokaler er vanligvis festet til taket. Deretter kan de maskeres ved å henge dekorative paneler. I kommersielle lokaler er det tilrådelig å bruke luftkanaler laget av plast eller kobber, som har et mer attraktivt utseende.

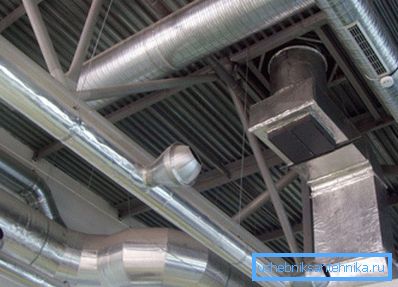

Luftkanaler er festet til taket på rommet

I moderne konstruksjon benyttes to hovedtyper av luftkanaler:

  1. Hard. Produsert av flerlags aluminium, galvanisert og glassfiber. Av disse er nesten hele ventilasjonssystemet montert. For å arrangere svinger, brukes konturer, grener, spesialformede deler. Hvis det er ment å transportere luft som inneholder aggressive urenheter, er det nødvendig å bruke luftkanaler med økt veggtykkelse.
  2. fleksibel. Hovedformålet er å koble individuelle seksjoner og sugeåpninger med hovedkanaler. Ofte brukes fleksible aluminiumslanger for å installere lokal ventilasjon som renser luften i nærheten av hver arbeidsplass.
Fittings brukes til å sikre ventilasjonskanaler

Ordren for installasjon av ventilasjonskanaler i produksjonslokalene er som følger:

  1. Først av alt er det nødvendig å beregne veggtykkelsen og tverrsnittet av luftkanalen. På grunnlag av disse dataene beregnes vekten av hvert element i ventilasjonssystemet. I noen tilfeller er det ikke mulig å installere firkantede kanaler på grunn av mangel på plass. Hvis du står overfor denne situasjonen, anbefales det å velge rektangulære kanaler.
  2. Etter det på installasjonsstedet er det nødvendig å betegne festepunktene til luftkanalene. Dette lar deg telle antall braketter og annen nødvendig maskinvare. Husk at monteringsbeslagene som er installert, bør utelukke oscillasjoner av lange nettverksseksjoner når luften passerer gjennom dem. Det er bedre å gi et stort antall festemidler som tåler vekten av kanalene i tilfelle økt belastning.
  3. Etter å ha festet hovedkanalene, er det installert individuelle sprøyter og sugeinnretninger. I dette tilfellet anbefales bruk av fleksible slanger av ønsket seksjon.

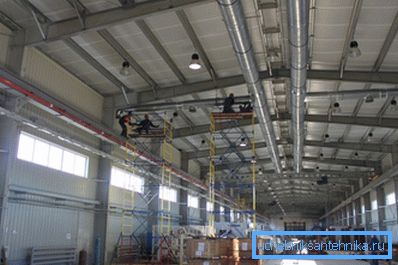

Installasjonsprosessen til ventilasjonsanlegget

konklusjon

Design og installasjon av et industrielt ventilasjonsanlegg er en svært kompleks og krevende prosess. Det ferdige engineering-nettverket må fullt ut overholde strenge regler fastsatt i henhold til gjeldende byggekoder og forskrifter.

På dette avhenger ikke bare effektiviteten av dens funksjon, men også helsen, og kanskje arbeidernes liv. Du kan lære mer om dette spørsmålet fra videoen i denne artikkelen.
