Ventilasjon av rom: hvordan du henter utstyr og beregner

Operasjonen av en moderne bolig- eller næringsbygg er umulig uten vannforsyning, kloakk, elektrisitet og andre tekniske nettverk. Ventilasjon er også svært viktig, på grunn av hvilken frisk luft kommer inn i rommene og forurenset luft fjernes. Instruksjonene nedenfor vil fortelle deg om funksjonene til utstyret som brukes til ventilasjon og beregning av kapasitet avhengig av bygningens funksjonelle formål.

Egenskaper for ventilasjon av ulike rom

Hvert rom, som ligger både i den enkelte hytte og i produksjonskomplekset, er designet for å utføre bestemte oppgaver. Avhengig av dem, beregnes ventilasjon av rommet og utstyret til den nødvendige kapasiteten er kjøpt.

Industrielle butikker

Ventilasjon av industrielle lokaler er designet for å fjerne skadelige urenheter i luften, og minimere andre faktorer som påvirker menneskers helse.

Disse inkluderer:

• høy temperatur;
• økt luftfuktighet;
• giftige stoffer;
• stor mengde støv;
• høyt innhold av røyk og UDA (ultrafine aerosoler).

Vær oppmerksom på! I tillegg til å skape behagelige arbeidsforhold, er ventilasjon utformet for å få innendørs luft i samsvar med hygien og noen ganger andre regler: brann, teknologisk og så videre. Noen ganger, uten riktig ventilasjon, kan det ikke utføres en teknologisk prosess (for eksempel i stålindustrien eller elektronikkmontering).

Før du starter design og installasjon av lufttilførsel og eksosanlegg, er det nødvendig:

• beregne ventilasjon av rommet, med hensyn til området, pågående teknologiske operasjoner, antall arbeidstakere og andre parametere;
• sørge for installasjon av utstyr som produserer luftsuging (sug av støv som genereres som følge av visse produksjonsprosesser);
• Hvis nødvendig, installer et luftfiltreringssystem fra skadelige gassformige urenheter.

Det anbefales å velge slike typer ventilasjon av lokalene, som ikke bare oppfyller kravene, men også er kostnadseffektive.

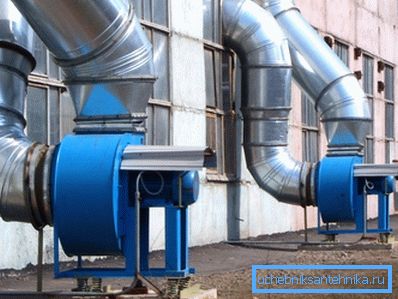

Industrielle ventilasjonsenheter er av to hovedtyper:

1. Generell utveksling - brukes kun til å levere frisk luft til butikkene i butikkene. Det gjelder ikke når det er nødvendig å filtrere skadelige urenheter, da de på grunn av deres designfunksjoner kan spre dem gjennom hele rommet.

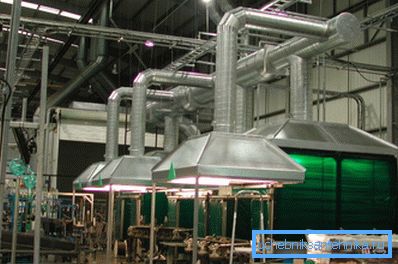

2. Lokale - mer vanlige og effektive systemer. Kjernen i lokal industriell ventilasjon er at en individuell suge er installert over hver arbeidsplass, som transporterer forurenset luft til et vanlig filtreringsanlegg.

Lagerkomplekser

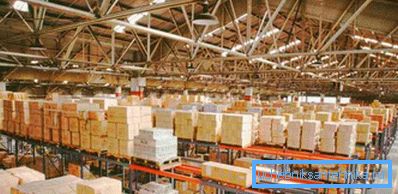

Lokaler hvor lagring av ferdige produkter eller varer utføres utmerker seg av et stort antall utstyr som er lokalisert der. De fleste moderne logistikk sentre har til disposisjon høyteknologiske mekanismer som letter bevegelsen av rikdom. Dette gjør det vanskelig å organisere effektiv ventilasjon av slike bygninger.

Ventilasjon av lager for SNiP sørger for bruk av luftforsyning og avtrekksinstallasjoner, som er montert i produksjonsbutikker utstyrt med store enheter og maskinverktøy.

Tips! Ved beregning av kraft- og installasjonspunkter for hovednøklene i luftnettet, er det nødvendig å oppnå den mest jevne fordeling av luftstrømmen.

Moderne byggekoder som beskriver prosedyren for ventilasjon av lagerlokaler, sørger for at følgende oppgaver løses ved installasjon av dette tekniske nettverket:

• Ikke la omgivelsestemperaturen falle vertikalt, ellers kan varene som ligger på forskjellige hyller bli skadet som følge av brudd på lagringsforholdene
• for å sikre et slikt volum av luftutskifting slik at det til enhver tid på lageret oppfyller hygieniske, brannslukningskrav og andre krav, samt sikrer overholdelse av lagringsforholdene.

I de fleste tilfeller er lagerbygninger ferdigstilt:

1. Mekanisk ventilasjonssystem. Hun leverer frisk luft fra gaten til lageret.
2. Naturlig eksosventilasjon. Med hjelpen blir luften gjennom kanalene spesielt utstyrt under taket fjernet fra lokalene.

kontorer

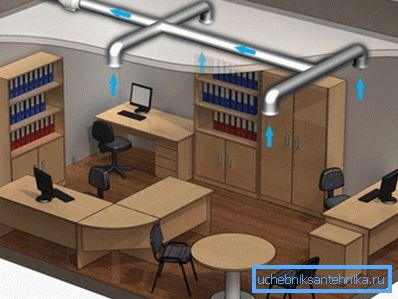

Hvis et mindre kontor kan ventileres med egne hender, bare ved å åpne vinduet, så er et stort rom hvor 10 eller flere mennesker jobber i løpet av dagen, mye vanskeligere å gi med frisk og kald luft. Derfor er ventilasjon av kontorlokaler en av de viktigste oppgavene arkitekter og ingeniører står overfor under bygging av kommersielle bygninger.

I de fleste tilfeller er tilførsel og fjerning av luft organisert slik at denne parameteren er i det minste i samsvar med gjeldende reguleringsdokumenter. Det vil være mulig å være i et slikt rom, men trøst er ut av spørsmålet.

Derfor, når du beregner ventilasjonssystemet på et kontorlokal, er det tilrådelig å i tillegg ta hensyn til følgende:

• Bruksventilasjonssystemer skal være så kompakte som mulig for ikke å okkupere det effektive rommet i rommet.
• Tilførselsluftsystemet må ikke bare gi tilførsel av luftmasser, men også filtrering, oppvarming (kjøling), stabilisering av fuktighetsnivå og punktfordeling;

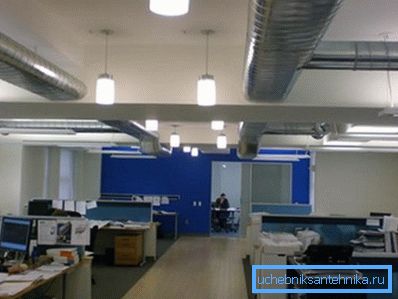

• Det er bedre å bruke separate ventilasjonsordninger: Luft leveres til kontoret ved hjelp av fleksible eller stive luftkanaler, og den behandles i fjernmonterte enheter montert i tekniske rom eller på taket.

Vær oppmerksom på! Når du bestemmer deg for installasjon av et ventilasjonsutstyr, bør du være oppmerksom på slike egenskaper som prisen på den påfølgende operasjonen. Ellers kan bruksregninger være for høye.

Oppdrettsanlegg

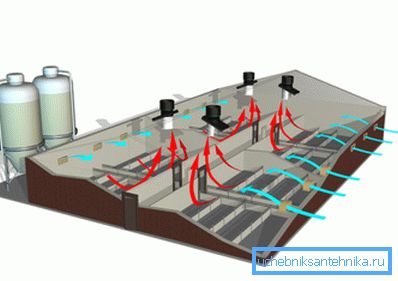

Ventilasjon av husdyrbygg er utformet for å redde luften i bygninger fra skadelige gasser, vanndamp og mikroorganismer som er et resultat av husdyraktivitet. I tillegg, takket være friluftslivet, skapes mer komfortable forhold for dyrene å bo i.

Beregningen av utstyrets kraft og størrelsen på luftkanalene utføres under hensyntagen til følgende parametere:

• termisk ledningsevne av veggene i bygningen;
• mengden varme og fuktighet som frigjøres av dyrene i rommet;
• Innsamling av husdyravfall;
• veien for innholdet.

Mengden innkommende friskluft må være slik at konsentrasjonen av skadelige stoffer når som helst ikke overskrider den tillatte verdien.

Hvis ventilasjonssystemets effektivitet er lav, vil dyrene lider av mangel på frisk luft, når det er høyt - det er et utkast i rommet som kan føre til husdyrsykdommer.

Ytelsesberegning

Luftstrøm

Beregningen av den naturlige ventilasjonen av rommet, samt det tvunget tilførsels- og eksosanlegg, begynner med bestemmelsen av dens ytelse med luft. Denne parameteren angir hvor mange kubikkmeter systemet kan pumpe om en time.

Vær oppmerksom på! Det er standarder for ventilasjon av rom, som må overholde ethvert ventilasjonssystem. Hvis de ikke overholdes, vil det ikke være mulig å provisjonere bygningen.

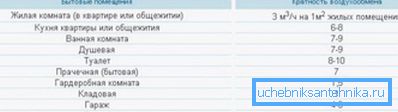

Først av alt er det nødvendig å bestemme den såkalte luftkursen, det vil si hvor mange ganger i løpet av timen, vil den totale forandringen av luften i rommet oppstå. Gyldige verdier avhenger av en rekke parametere og er spesifisert i SNiP. Som regel bør luftutskifting oppstå 2-3 ganger i timen.

For å bestemme ytelsen, bør to typer luftveksling beregnes: i henhold til antall og antall personer i rommet, og bruk deretter de største av disse parametrene.

Beregningen av luft erstatning i henhold til multiplikasjonen er laget i henhold til følgende formel:

L = n * S * H, hvor:

• n er luftutskiftningsraten (i kontorer antas det å være 2,5, i vanlig bolig er det 1);
• S er området i rommet;
• H - høyde fra gulv til tak.

Luftbytter i henhold til antall personer i rommet utføres i henhold til følgende formel:

L = N * Lnorm, hvor:

• N - antall personer
• Lnorm - frekvensen av luftstrøm per arbeidstaker eller bosatt.

Denne parameteren er lik:

• for en person som er i ro - 20 kubikkmeter per time;
• for kontorist - 40 cu. meter per time;
• for en arbeidstaker som utfører fysisk arbeid - 60 cu. meter per time.

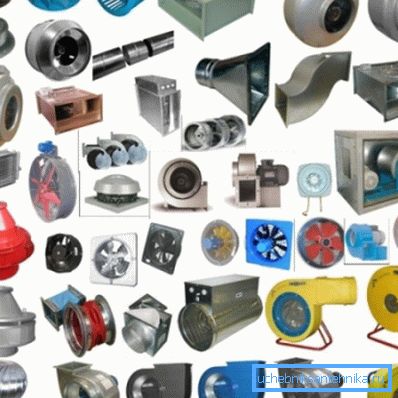

Etter å ha oppnådd ønsket ytelsesverdi, bør du kjøpe en vifte eller et forsyningssystem som gir ønsket volum pumping. Det er viktig å vite at ytelsen er direkte avhengig av den såkalte motstanden til luftkanalnettverket (seksjon og lengde på luftkanaler). All nødvendig informasjon er vanligvis angitt i den medfølgende dokumentasjonen for utstyret.

Et eksempel på beregning av romventilasjon er ikke nødvendig, men de vanligste effektverdiene kan komme til nytte:

• leiligheter i et byhus krever ventilasjonsytelse på 100 til 700 cu. meter luft per time;
• Individuelle hytter er effektivt ventilert med installasjoner med en kapasitet på 1000-3000 kubikkmeter. meter per time;
• Kontorer må være utstyrt med tekniske nettverk som pumper opp til 20 tusen kubikkmeter. meter av luft.

Strømvarmesystem

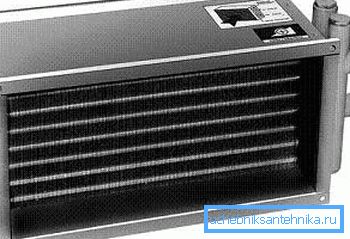

Temperaturen på luften som leveres til rommet, kan være for lav (spesielt i kald luft), noe som forringer oppvarmingsutstyrets effektivitet. Derfor brukes varmeelementer eller varmeoppvarmere ofte til å varme det.

Ifølge gjeldende SNiP bør temperaturen på innkommende luft ikke være under 18 grader Celsius. Strømmen til varmeelementet er beregnet slik at den kan varme opp luftstrømmen, uansett hvor kald det er.

For eksempel, hvis termometeret om vinteren faller til - 22 grader Celsius, bør varmeren heve temperaturen med 40 grader.

Tips! I noen tilfeller er det mulig å installere en luftvarmer med mindre strøm, siden alvorlige frost i de fleste tilfeller er korte.

Under beregningene bør man vurdere muligheten for å koble varmeapparatet til et enkeltfaset (220V) og trefaset (380V) elektrisk nettverk. Sistnevnte alternativ er å foretrekke, siden i dette tilfellet brukes en mindre strøm. I tillegg, hvis kraften til oppvarmingsutstyret overstiger 5 kW, er tilkoblingen til ettfaset nettverk forbudt.

Strømkravet for strøm er beregnet som følger:

I = P / U, hvor:

• P - varmekraft.
• U - spenning (220 V eller 660 V - for et trefaset nettverk).

Husk at hvis elektriske ledninger, som er tilgjengelige i hjemmet eller kontoret, ikke tillater tilkobling av enheter av slik kraft, kan du installere en svakere modell.

Det er viktig å vite hvor mye den valgte modellen til ovnen kan øke temperaturen på den medfølgende luften. Denne verdien beregnes med følgende formel:

?T = 2,98 * P / L, hvor:

• P - varmekraft.
• L - ventilasjonsytelse med luft.

I de fleste tilfeller, når du designer en ventilasjon i en privat leilighet, er en kraft på 1-5 kW tilstrekkelig, må kontoret installere mer produktive varianter.

Tips! For å spare penger på bruksregninger, kan du bruke luftvarmesystemer som er en del av oppvarmingsnettet. Vi snakker om den såkalte vannvarmeren. Takket være ham, vil du bli kvitt behovet for å betale for ekstra forbruket elektrisitet.

Andre parametere

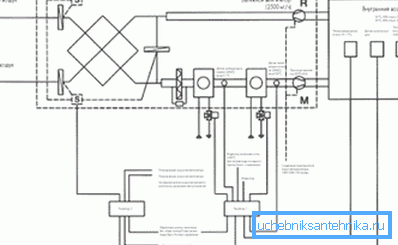

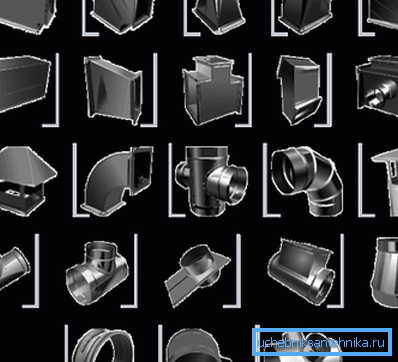

Etter beregning av verdiene ovenfor, kan du begynne å utarbeide et ventilasjonsskjema. Den viser alle brukte luftkanaler, formede deler, samt distributører av luftstrøm.

Derfor er det nødvendig å vurdere:

• trykk som oppstår under drift av viften;
• lufthastighet;
• støynivået som genereres av ventilasjonssystemet.

Disse parameterne finnes i den medfølgende dokumentasjonen for utstyret.

konklusjon

Beregning av ventilasjonssystemets ytelse er en kompleks prosess som krever viss teoretisk kunnskap og ferdigheter. Imidlertid kan du bruke ovennevnte informasjon, hvis ikke, gjør det selv, så kontroller du riktigheten av beregningene. For mer informasjon om utformingen av tekniske nettverk, kan du lære av videoen i denne artikkelen.
