Ventilasjon med varmegenvinning: enhet, ytelsesevaluering,

Hvilken type enhet er en varmecuperator? Hvordan virker energisparende tilførsel og eksosventilasjon - ventilasjon med varmegenvinningsplate eller roterende enheter? Hvor raskt vil tilbakebetalingskjøpet betale seg? Kan jeg gjøre det med egne hender? La oss prøve å svare på disse spørsmålene.

Hva er det

Operasjonsprinsipp

Når vi snakker litt forenklet, har vi en konvensjonell varmeveksler. Det tar bort noe av varmen fra eksosluften som fjernes gjennom eksosventilasjonssystemet, og overfører denne varmen til luftstrømmen i innløpskanalen. Målet er ganske opplagt: Husventilasjon med varmegenvinning er designet for å redusere kostnadene ved oppvarming av boliger.

For å avklare: i sommervarmen vil gjenvinningen redusere kostnadene for klimaanlegg. Varmeveksleren kan arbeide i begge retninger: varmen overføres både fra eksoskanalen til innløpet og fra innløpskanalen.

problemer

Det er ikke så mange potensielle problemer forbundet med gjenoppretting.

Noen av dem er vanligvis bestemt av produsenten, noen er hodepine for en potensiell kjøper.

• kondensat. Når du passerer eksosluften gjennom en relativt kald varmeveksler, vil den uunngåelig kondensere fuktighet. Verre: ved temperaturer som er betydelig under null, vil finnene frost opp, noe som reduserer effektiviteten til enheten drastisk.
• Energieffektivitet. Nesten alle varmegenvinningsventilasjonene er flyktige. Åpenbart vil deres kjøp bare være meningsfylt hvis de sparer betydelig mer energi enn de bruker.
• Tilbakebetalingsperiode. Hvis det overstiger 10-12 år, blir rekuperatoren et tvilsomt oppkjøp: I løpet av denne tiden vil enkelte deler av strukturen (minst vifter) som regel kreve erstatning, noe som vil øke overheadkostnadene. Tilbakebetalingsperioden på 20 år tyder tydelig på at kjøpet er meningsløst.

Utførelsesalternativer

Hvordan kan gjenvinningsventilasjonssystemet fungere? Vi legger opp grunnleggende ordninger med sin korte beskrivelse.

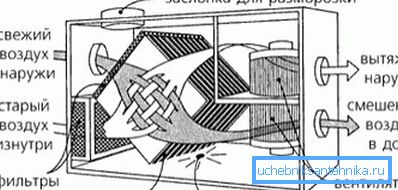

lamellær

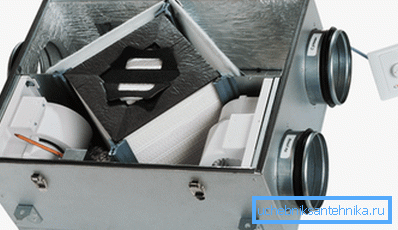

Eksos- og inntakskanaler går gjennom en felles bygning delt med en partisjon. Partisjonen er gjennomsyret med plater av varmeveksleren - oftest aluminium, mindre ofte - kobber.

Hjelp: kobber har to ganger termisk ledningsevne, men det er mye dyrere enn aluminium.

Varme overføres mellom kanalene på grunn av platenes termiske ledningsevne. Det er åpenbart at i dette tilfellet vil problemet med kondensat stige i full vekst. Hvordan er hun løst?

Rekuperatoren leveres med en enkel isingsensor (vanligvis termisk), ved signalet fra hvilket reléet åpner ventilens bypass. Kald luft fra gaten begynner å strømme rundt varmeveksleren; varm flyt i eksoskanalen smelter raskt isen på overflaten av platene.

Denne klassen av enheter tilhører den laveste priskategorien; Utsalgsprisen er nesten lineært avhengig av kanalens størrelse. Vi gir prisene på den ukrainske nettbutikken Rosette på tidspunktet for denne skrivingen:

Med varmerør

Enheten til varmeveksleren er helt identisk med den som er beskrevet ovenfor. Den eneste forskjellen er at varmevekslerplatene ikke trenger inn i septumet mellom kanalene; De blir presset på varmerørene som går gjennom partisjonen.

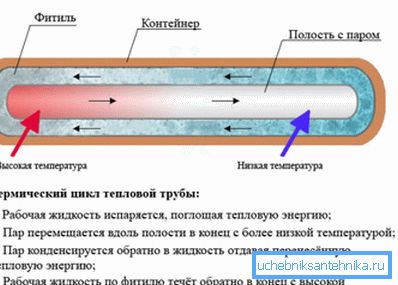

Henvisning: Varme rør er en ikke-flyktig enhet for varmeoverføring. Freonen fordamper ved den varmere enden av det forseglede kobberrøret og kondenserer i den kaldere enden; kondensat returneres gjennom kapillærkluten.

Takket være varmerørene, kan deler av varmeveksleren skille seg i noen avstand.

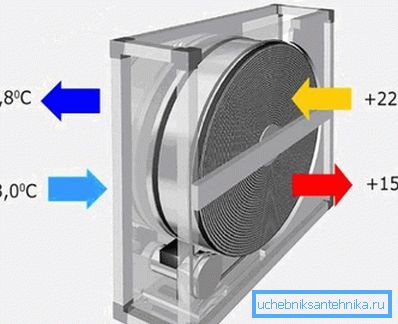

roterende

Ved grensen mellom innløps- og eksoskanaler roterer rotoren med lamellfinner sakte. Plater oppvarmet i en av kanalene avgir varme i den andre kanalen.

Hva gjør rotoren varmegenoppretting i ventilasjonssystemer i praksis?

1. Økt effektivitet fra 40-50%, typisk for plate enheter, opptil 70-75%.
2. Løsning av kondensatproblemet. Fukt deponert på rotorplatene i varm luft fordampes fullstendig når varme overføres til den kalde luftstrømmen. Samtidig løser problemet med lav luftfuktighet om vinteren.

Akk, ordningen har flere ulemper.

1. Større designkompleksitet betyr redusert feiltoleranse.
2. For våtrom er rotorordningen ikke egnet.
3. Varmevekslerkamrene er skilt av en lekkende partisjon. I så fall kan luktene fra eksoskanalen komme inn i inntaket.

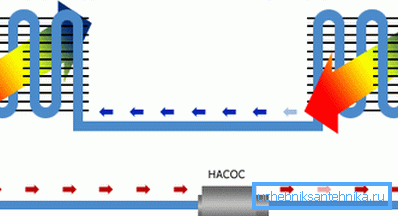

Mellomliggende varmebærer

For varmeoverføring brukes et klassisk vannvarmesystem med sirkulasjonspumpe og konvektorer. Kompleksiteten og forholdsvis lav effektivitet (vanligvis ikke mer enn 50%) er begrunnet bare i tilfeller hvor inntaks- og eksoskanaler på grunn av de arkitektoniske egenskapene til strukturen er adskilt med en betydelig avstand.

Effektivitetsstudie

Hvor berettiget er luftutvinning? Vi vil forklare dette ved eksemplet på en liten studie av et privat hus.

Dano

• Det anslås at ca. 25-35% av varmen blir båret gjennom ventilasjon om vinteren. Ta gjennomsnittsverdien - 30%.

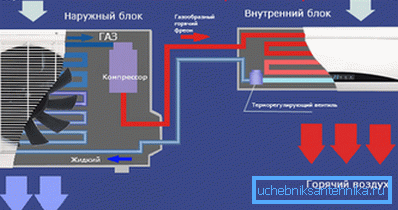

• Gulvet i et hus som er bebodd om vinteren, blir oppvarmet døgnet rundt med et enkelt inverter klimaanlegg med en nominell effektiv termisk kapasitet på 3,2 kW. Det gjennomsnittlige reelle strømforbruket, som dømmes av måleravlesningene, er om lag 500 watt.

Spesifiser: scenen - Sevastopol med en gjennomsnittlig januar temperatur på +3,5 grader. Det er klart at i kaldere områder vil energiforbruket til oppvarming være mye større, og det er tvilsomt at muligheten for å bruke en luftvarmepumpe blir tvilsom.

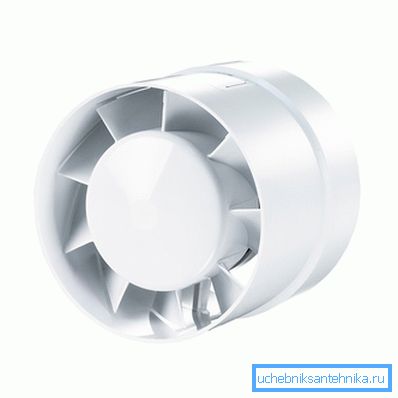

• Ved bruk av plateveksler vil energiforbruket for driften bli begrenset av forbruket av elektrisitet av et par kanalvifter med en total effekt på ca 30 watt.
• Effektivisering vil ta for en veldig reell 40%. Varigheten av varmesesongen, der det vil gi noen effektive besparelser - fra november til mars, 5 måneder.

Vær oppmerksom på! Effektiviteten vil reduseres når temperaturtangen mellom rommet og gaten faller; For å forenkle beregningene ignorerer vi imidlertid dette faktum.

beregningen

La oss beregne gjennomsnittlige månedlige besparelser som den enkleste varmeveksleren vil gi, og dens tilbakebetalingstid til en pris på 20 000 rubler.

1. Siden bare 30% av varmen blir båret av med ventilasjon, vil det være ganske logisk å multiplisere med 0,3 gjennomsnittlig strømforbruk av klimaanlegg. Vi får mengden energi som flyr ubrukelig i ventilasjonskanalen. 500 * 0,3 = 150 watt.
2. Effektiviteten av utvinning, ble vi enige om å svare til 40%. 150 * 0,4 = 60 watt.
3. Tvingt ventilasjon vil spise 30 av dem. I den nyttige balansen - 60-30 = 30 watt. Dette er den konstante elektriske kraften som varmeveksleren vil spare i oppvarmingssesongen.

1. Denne måneden lagrer vi 30 watt / time * 24 timer * 30 dager = 21600 watt. Med den nåværende prisen på en kilowatt-time på Krim på 1,64 rubler, vil de månedlige besparelsene i varmesesongen være 21,6 * 1,64 = 35,424 rubler.
2. I fem måneder av varmesesongen vil 35 * 5 = 175 rubler bli lagret. Siden sommeren, med et minimumstemperatur delta med gaten, vil rekuperatoren praktisk talt ikke fungere, det er nettopp dette beløpet som sikkert kan betraktes som besparelsene for hele året.
3. Tilbakebetalingsperioden (notatet, uten å ta hensyn til installasjonskostnadene) vil således være 20.000 / 175 = 114 år (antatt uendret elektrisitetstariffer, noe som er urealistisk).

Konklusjonene ser ut til å være åpenbare.

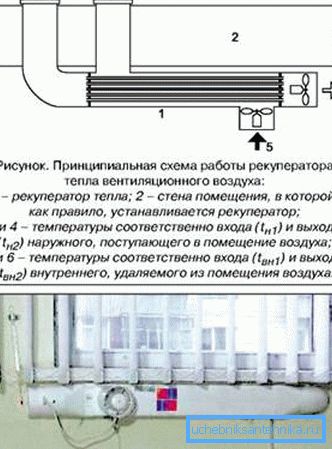

Crazy hands

Hvordan redusere kostnadene ved kjøpet? Kan et ventilasjonssystem opprettes med varmegenvinning for hånd fra skrapmaterialer?

Instruksjonen er ganske enkel.

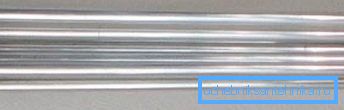

1. Klipp aluminiumrør med en diameter på 10 mm.
2. Klipp to plater av aluminiumsplater 4 mm tykk og bor hull i dem for rørets ytre diameter.
3. Vi monterer varmeveksleren på silikonforseglingsmiddel og legger den inn i en montering fra et ventilasjonsrør og tre teer.

1. Installer kanalvifter på en måte som organiserer luftstrømmen i retningene som er angitt i ordningen.

konklusjon

Vi håper at bekjennelse med konseptet med varmeoppsparing gjennom rekreasjon og de ovennevnte beregningene vil hjelpe leseren.

Som alltid vil han finne flere tematiske materialer i videoen i denne artikkelen. Lykke til!
