Ventilasjon og klimaanlegg: hvordan du gir hjemmet ditt med

For en komfortabel drift av en moderne hytte eller byleilighet trenger du mange forskjellige tekniske nettverk: strøm, oppvarming, vannforsyning, kloakk, fjernsyn og Internett. Luftkondisjonerings- og ventilasjonsanlegg er også en integrert del av moderne boliger.

Til tross for kompleksiteten, med visse ferdigheter, kan den utformes med egne hender. Instruksjonene gitt i denne artikkelen vil gi deg all nødvendig teoretisk kunnskap.

Mikroklima og dets egenskaper

Komfort i huset og bekvemmeligheten til innbyggerne avhenger av mange miljøparametere: temperatur, fuktighet, støynivå og så videre. Sammen utgjør de begrepet mikroklima. Eksisterende standarder i vårt land er fastlagt i ulike reguleringsdokumenter innen konstruksjonen (SNiP for ventilasjon og klimaanlegg, GOST for oppvarming utstyr, joint ventures for installasjon av ingeniøranlegg, etc.).

Med tanke på at emnet for dette materialet er luftkondisjonering og ventilasjon, vil vi bare dvele på bestemte egenskaper som påvirker mikroklimaet i et boligområde eller en kommersiell bygning:

• lufttemperatur;
• dets sammensetning
• fuktighet;
• renhet.

Ifølge SNiP 41.01-2003 er standardverdiene for de ovennevnte karakteristikkene som følger:

1. Lufttemperatur fra 20 til 22 grader Celsius. Denne parameteren er fastsatt av statlige sanitære myndigheter og anses å være optimal for normalt menneskeliv, opphold, hvile og arbeid.

Som regel, for å øke lufttemperaturen i rommet, brukes varmeanlegg, og for å redusere det, brukes et nettverk av ventilasjonskanaler og klimaanlegg. Den mest effektive er mikroklima kontrollkomplekser, som inkluderer automatiske regulatorer for ventilasjon og klimaanlegg. De lar deg justere driften av utstyret uten menneskelig inngrep, basert på informasjon mottatt fra eksterne sensorer.

1. Luftfuktighet fra 60 til 80%. Denne parameteren er regulert utelukkende av ventilasjonssystemet. Noen ganger brukes spesielle fuktighetsstabilisatorer som er koblet til ventilasjonskanalene. Den bruker også automatiske kontrollkretser med sensorer.
2. Den kjemiske sammensetningen av luft. Menneskekroppen er svært følsom for urenheter og støv i luften. Derfor må luftmasser inn i rommet bli filtrert fra faste partikler og gasser som kan være helseskadelige.

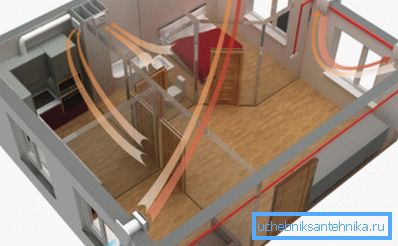

1. Ensartet fordeling av varme over rom. En av de viktigste oppgavene til ventilasjonssystemet er å sikre samme temperatur i hele huset (leilighet). Et riktig designet system, utstyrt med innløp, overløp og eksosåpninger, gjør det mulig å blande kald og varm luft.

For å oppnå maksimal effekt fra nettene som er oppført ovenfor, må de fungere jevnt. Den beste løsningen ville være å kombinere dem til ett system som er koblet til Smart Home-programvaren og maskinvarekomplekset.

Selv om prisen på gjennomføringen av en slik ordning vil være betydelig, vil denne avgjørelsen gjentatte ganger lønne seg i fremtiden, siden energibesparelser i ventilasjon og klimaanlegg kan redusere kostnadene ved hjelp av utstyr betydelig.

Tips! Den største effekten av bruk av automatiske styringssystemer kan oppnås i store boligbygg, store kommersielle og industrielle anlegg, hvor kostnadene ved ventilasjon og klimaanlegg i lokalene er en av de største utgiftene.

Beskrivelse av klimakontrollsystemer

ventilasjon

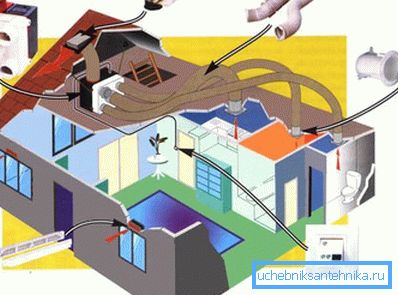

Luftsystemet i bolig og næringslokaler er et komplekst sett med ulike utstyr og luftkanaler, kombinert til et enkelt nettverk.

I henhold til gjeldende forskrifter er ventilasjon delt inn i flere typer avhengig av ulike klassifiseringskriterier:

1. Ved å organisere luftstrømmen:

• naturlig - trykk oppstår på grunn av forskjellen i trykk og temperatur i og utenfor rommet;
• mekanisk - bevegelsen av luften foregår ved hjelp av vifter installert på eller i luftkanaler.

1. Av formålet med opprettelsen:

• plenum;
• ekstraksjon;
• komplekse.

1. Ved søknad:

• individuell - brukes til å gi ren luft til en leilighet eller et privat hus;
• offentlig - brukes til ventilasjon av kommersielle og industrielle anlegg.

Utformingen og installasjonen av ventilasjonsnettverket bør gis økt oppmerksomhet. Fra utstyret som brukes, samt konfigurasjon og størrelse på luftkanaler, avhenger effektiviteten i stor grad av. For individuelle ventilasjonssystemer kan det anbefales å bruke universelt utstyr som varmes, avkjøler og filtrerer luftstrømmen.

Tips! Jo mer kvalitativt dette tekniske nettverket er laget, desto mindre sannsynlig er det at du må reparere ventilasjon og klimaanlegg i nær fremtid. Det vil være nok bare å rengjøre det med jevne mellomrom.

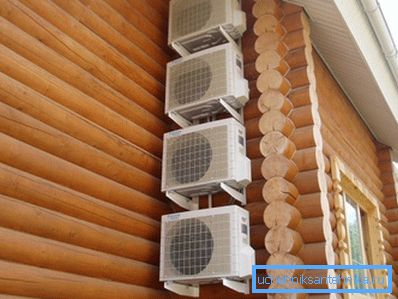

Klimaanlegg

Forsyningssystemet med ren luft til rommene og fjerning av gammelt er ikke nok til å sikre komfort i huset. Om sommeren stiger temperaturen utenfor rommet høyt nok, fordi luftmassene må avkjøles før de leveres til rommet. Disse oppgavene er utformet for å utføre klimaanlegg.

Ofte er de eksisterende innenlandske luftkjølerne allerede utstyrt med instrumenter og sensorer som selvstendig angir luftstrømningshastigheten, som regulerer temperaturen, stiller fuktigheten og gir filtrering.

Moderne industri produserer følgende typer klimaanlegg:

1. Husholdning, teknologisk og produksjon. Den første brukes i mikroklima-styringssystemene til individuelle boliger, og den andre og tredje er montert for kjølemasse i kjøpesentre, verksteder, varehus og andre lignende anlegg. Deres funksjon er høy effekt og ytelse, samt mange flere funksjoner.
2. Lokal og sentralisert. De brukes til å avkjøle luften i ett rom eller tilstanden som strømmer, som gjennom ventilasjonskanaler strekker seg til hele bygningen.
3. Mobil og stasjonær. Den tidligere kan transporteres til alle lokaler, sistnevnte kan installeres en gang og kan ikke flyttes uten først demontering.
4. resirkulering (bruk luften fra rommet, danner en lukket sløyfe) og direkteflyt (kjøl strømmen, sugd fra gaten).
5. Enkeltsone og multizone. I sistnevnte tilfelle er kjøleutstyret en enkeltmodul, og blokker er installert i rommet, slik at du kan stille forskjellige parametere for lufttemperatur, luftstrømintensitet og retning.

I tillegg er klimasystemene delt inn i typer i henhold til deres designfunksjoner:

1. Split systemer. Slike luftkjølere er svært vanlige. De brukes både til utstyr av individuelle boliger og for å avkjøle industrielle komplekser. De varierer i kraft og volum på de betjente lokalene.
2. Gulv og vindus klimaanlegg. Egenskaper av deres utseende og installasjonsmetode er tydelige fra navnene. Kompakte modeller som er installert i vindusåpninger eller plassert direkte inne i rommet, krever ikke brudd på veggens integritet, noe som gjør installasjonen enklere.

1. Industrielle enheter montert i spesielle luftgruver eller tekniske lokaler. Oftest brukes disse klimaanlegget til kjøling av industrielle bygninger og kommersielle lokaler (butikker, underholdningssentre og så videre).
2. Finecoles og chillers. Dette er de mest kraftige og dyre systemene som brukes i komplekse mikroklima kontrollsystemer i store områder.

Fungerer selvinstallasjon av ventilasjon

Innløpskanaler

Uansett hvilket ventilasjonssystem du foretrekker, fungerer det ikke uten luftstrøm inn i rommet.

Tidligere kom luftmassene fra infiltrering - penetrasjon gjennom sprekker, sprekker og porer i bygningskonstruksjoner. Men moderne byggematerialer og hermetiske vindusblokker er nesten lufttette, og derfor er det behov for å arrangere flere innkommende kanaler.

Det finnes flere typer ventiler som gir luftstrøm:

1. vindu - er montert i den øvre delen av vindusblokken, som det er nødvendig å lage hull der. Også på salg er polymere vinduer med allerede faste ventiler, noe som sparer deg for å gjøre dette arbeidet selv.
2. sill. De består av en luftkanal, den ytre delen er beskyttet av et dekorativt grille, og den indre delen er utstyrt med en ventil med et filter som du kan justere luftstrømens intensitet.
3. Nadokonnye. Utformingen ligner de forrige, men mindre effektive, siden innkommende luft ikke oppvarmes av sentralvarme radiatoren.

Hvis det er nødvendig å utstyre det mest effektive tilførselsventilasjonssystemet, anbefales det å installere en innløpsventil utstyrt med elektrisk vifte. Men i dette tilfellet må du ta vare på lydisolasjon av høy kvalitet, da det ikke er noen komfort i innendørs som det er en motor i denne enheten.

Tips! Før du installerer mekanisk ventilasjon, bør du vurdere å kjøpe en varmecuperator som gjør at du kan varme opp innkommende luftstrøm gjennom utgående luft uten å blande dem. Dette gjør det mulig å redusere kostnadene ved å betale for oppvarmingstjenester.

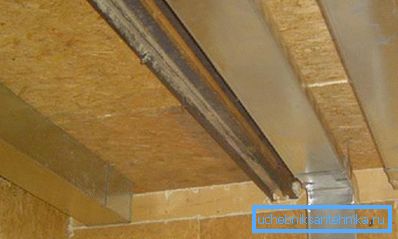

Installasjon av luftkanaler

Ventilasjonskanaler er laget av følgende materialer:

• polyuretan;
• polyvinylklorid;
• tinn;
• polypropylen.

Det finnes også varianter av luftrør laget av kobber eller tekstiler, som i tillegg til høye tekniske egenskaper har et attraktivt utseende.

Formen på luftkanalene er firkantet, rund og rektangulær. For å arrangere svinger, bypasser, svinger og gafler, brukes en rekke formede deler. I tillegg, under installasjon av luftkanaler på vanskelige steder, kan du bruke fleksible deler laget av aluminiumsfolie.

Oftest er ventilasjonskanaler festet til taket. For å gjøre dette, bruk konvensjonelle klemmer med gummitetninger, noe som reduserer nivået av vibrasjon når de passerer gjennom kanalene med sterk luftstrøm.

Hvis luftkanalens størrelse er mer enn 30 cm, bruk pinner med pinner.

Ved festing bør du følge denne regelen:

• korte luftkanaler er festet med en klemme til hver seksjon;
• lange og tunge luftkanaler krever monteringsfester hver 30-40 cm.

Ventilasjonssammenstilling

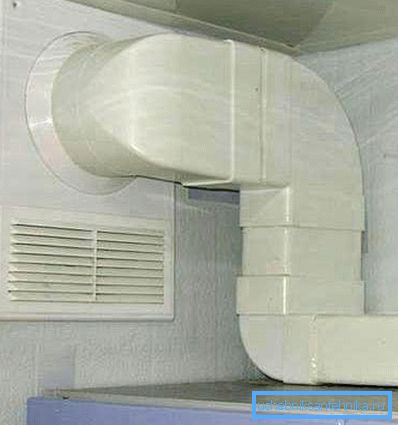

Ved produksjon av ventilasjon bør det tas hensyn til at eksoshullene må være utstyrt enten i hvert rom eller i de "skitneste" områdene: toalett, bad, kjøkken, pantry. Ellers kan ubehagelige lukt og røyk komme inn i soverommet eller stuen.

For å forbedre kraften skal utløpsåpningen være 20 cm under taket.

konklusjon

Etter å ha gjennomgått det ovennevnte materialet, har du fått omfattende kunnskap som gjør at du selvstendig kan designe et ventilasjonssystem med aircondition i ditt hjem eller leilighet.

Visuelt er hele prosessen demonstrert i videoen i denne artikkelen.
