Ventilasjonsdeflektor: enhet, driftsprinsipp, installasjon

Ventilasjonsdeflektor er en enkel enhet som gjør det mulig å øke effektiviteten til systemet innen 20%. Vi ønsker å snakke om handlingsprinsippet, funksjoner og varianter av disse enhetene, samt å fokusere på hvordan du monterer ventilasjonsdeflektoren med egne hender.

Ventilasjonsdeflektorer

Enhet og prinsipp for drift

Først av alt er det nødvendig å finne ut hva en deflektor er i ventilasjon, siden omfanget påvirker utformingen av enheten sterkt. I forsynings- og avgassystemene for naturlig ventilasjon er deflektor installert på toppen av eksoskanalen for å øke drivkraften ved å skape et område med redusert trykk.

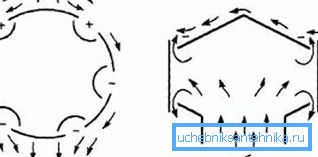

Prinsippet om bruk av enheten er basert på Bernoulli-loven, en av konsekvensene av dette er effekten av luftfortynning i en strøm med varierende tverrsnitt. Jo høyere strømningshastighet, jo mer merkbar trykkfallet.

Vær oppmerksom på! Således ser vi at på grunn av vindenergien som blåser røret, opprettes et relativ vakuum i området av spissen, noe som fører til at luftmassene i røret blir styrt oppover, noe som skaper ytterligere trykk.

Hvis vi vurderer ventilasjonsdeflektorenheten, ser vi flere hoveddeler (Tsagi variant):

1. diffuser. Det er et stykke rør i form av en avkortet kjegle, som er slitt av en smal side på røret. Øker trykket i røret ved spissen, og øker dermed trykkforskjellen og aktiviteten av utstråling av avtrekksluften ved at vinden strømmer.
2. Paraply eller lue. Det tjener til å beskytte kanalen mot nedbør, rusk og andre fremmedlegemer;
3. Ytre sylinder eller hus. Skjærer gjennom vindstrømmen, skaper et lavtrykksområde inne.

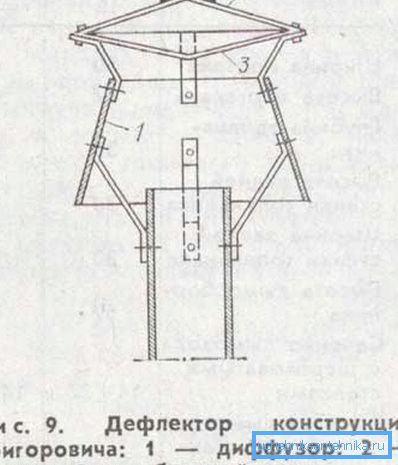

I versjonen av konstruksjonen av Grigorovich ser vi et litt annerledes bilde.

Strukturen til enheten inkluderer følgende noder:

1. diffuser. Her ser vi den samme avkortede kjegle, men slitt på røret med en bred side, og delen av denne siden overskrider delen av spissen. Dette elementet kalles også "glass", i hvilket tilfelle rørhodet blir "bunnglasset";
2. Paraply eller lue. Utfører en beskyttende funksjon, som i forrige eksempel;
3. Omvendt kjegle. Den er installert under hetten med toppen ned og tjener til å forhindre opphopning av luft under paraplyen, samt å skape, sammen med diffusoren, en konvergerende vindstrøm over endekappen.

Vær oppmerksom på! I Grigorovich-varianten ser vi at utkastningen skjer i to retninger: i retning av den inverterte kjegle og i retning av den brede siden av diffusoren. Strømningshastigheten under en omvendt kjegle øker på grunn av innsnevringen av kanalen, noe som fører til en økning i trykkforskjellen.

arter

Utvalget av ventilasjon for ventilasjon bør baseres på de frie tilgjengelige varianter og værforhold i ditt område.

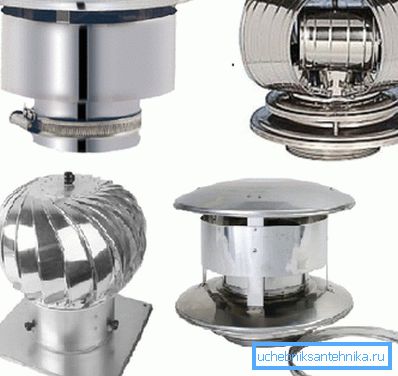

Vurder de vanligste modellene:

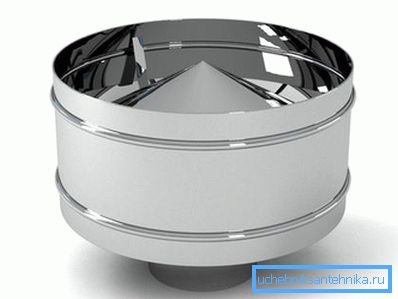

• Utformingen av Central Aerohydrodynamic Institute (Tsagi) er en av de mest populære varianter. Utformingsfunksjonene vi diskuterte ovenfor;
• Modell Grigorovich. Dette er kanskje den vanligste typen deflector i vårt land og i utlandet. Designet er også omtalt i forrige kapittel;
• Åpen plate konstruksjon type Astato. Også veldig vanlig og populær på grunn av den enkle enheten og effektivt arbeid;
• Roterende modeller. De er komplekse enheter med en roterende del og et spesielt bladesystem som støtter denne rotasjonen. En karakteristisk funksjon er høyere pris og effektivitet;

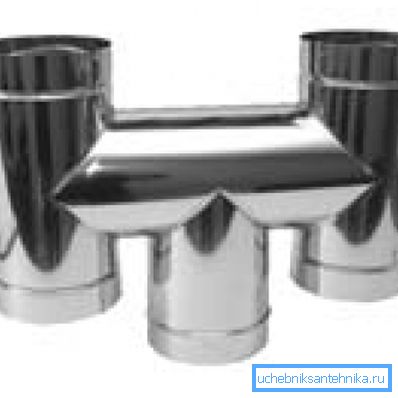

• H-formede modeller. De er preget av tilstedeværelsen av to deflektorer samtidig på ett tips;
• Deflectors, weathervanes. De er roterende dyser med en kjel, som vrider strukturen i vindretningen, slik at dens strømmer faller inn i systemet med hull og kniver, som forårsaker effekten av gassutkastning fra kanalen.

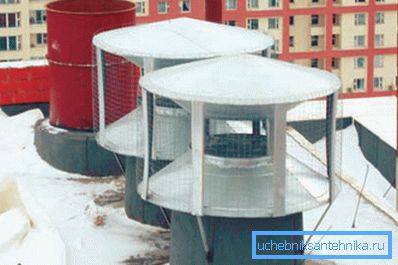

Vær oppmerksom på! Som regel vises eksosrøret på taket. Dette skaper en forskjell i lufttrykkets tyngdeverdier, og gjør det også mulig å installere deflektoren i et rom som er åpent for vind.

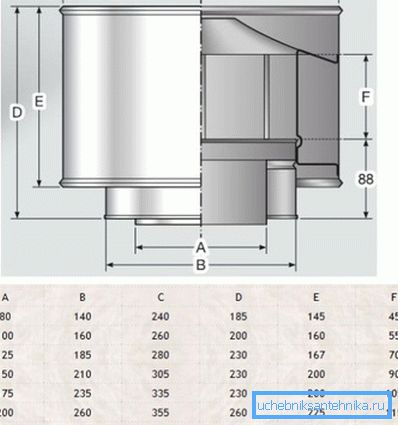

I tillegg til konseptet av enheten, trenger vi dimensjonene av kanalene og sylindernes tverrsnitt eller deres forhold. Beregningen av ventilasjonsventilen for ventilasjon utføres på grunnlag av disse forholdene eller utføres fra grunnen til en bestemt enhet.

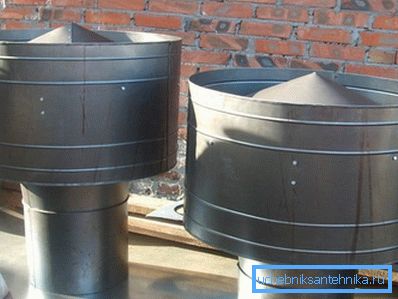

Hvis vi snakker om materialer, er alle modellene i de fleste tilfeller laget av to typer råvarer: metall eller plast. Mest brukte er galvanisert stål, tinn, rustfritt stål og aluminium.

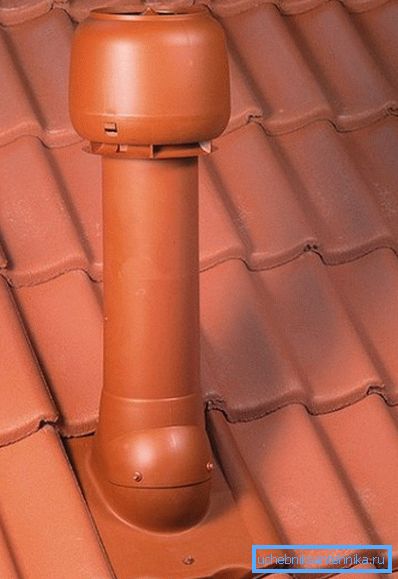

Plastventilasjonsventil har en lavere pris, en rekke farger, men er redd for høye temperaturer og kommer raskt inn i forfall.

montering

For de som kjøpte deflectoren, våre installasjonsinstruksjoner:

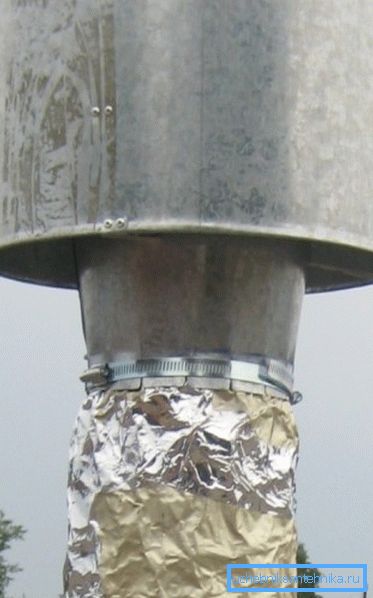

1. I de fleste modeller har enheten et nedre rør som er slitt på røret og festet med klemmer, bolter eller nagler. Clamp - den enkleste måten å montere;

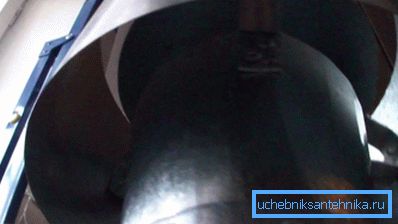

1. Diffusoren til nedre rør er festet til beslagene med en gjenget tilkobling. Vanligvis er disse 3 eller 4 beslag som er festet til enden av dysen med muttere, og de motsatte ender av de divergerende parentesene settes inn i hullene på diffusoren og er også festet med muttere;

1. I den øvre delen av diffusorhuset montert rack for lokket. Disse kan være skruebeslag eller boltede plater. En kappe med eller uten omvendt kjegle er festet til stolpene.

Vær oppmerksom på! Diameteren til paraplyen må være større enn diameteren til diffusorens utløp, ellers vil skrå regn falle inne i kanalen.

konklusjon

Bruk av deflectors gjør det mulig å øke uttrekksventilasjon og beskytte mot vindblokkering. Det er også mulig å øke systemets totale effektivitet og beskytte den mot reversspenning.

Videoen i denne artikkelen hjelper deg bedre med å forstå regler for enhet og installasjon av dette designet.
