Ventilasjonskanaler: en oversikt over grunnstrukturer og

Valg av vifte for ventilasjonssystemet er en av de viktigste øyeblikkene i utformingen av luftkredsløb. Det er ekstremt viktig at den valgte enheten gir den nødvendige ytelsen, og luftinntaket / fjerningen utføres i riktig mengde.

Nedenfor vurderer vi hvilke typer ventilatorer som brukes til ventilasjon, i forskjellige situasjoner, samt en rekke tips for installasjon av enheter for husholdningsbehov.

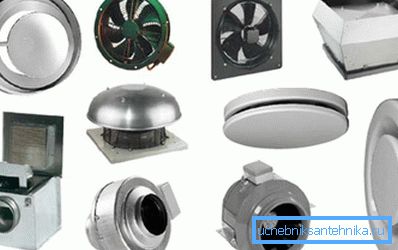

Varianter av modeller

radial

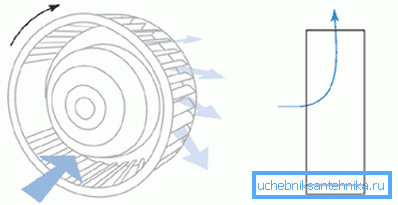

Radiale strukturer kalles enheter, der arbeidsdelene - bladene - er plassert på felgen. Feltet i seg selv roterer rundt en akse, og skaper en strøm av høytrykksluft.

Vær oppmerksom på! I de fleste tilfeller er slike systemer installert utenfor lokalene - på taket eller på fjernkonsoller. Intern installasjon av radialvifter er begrunnet bare på teknisk gulv.

Effektiviteten til en slik anordning, så vel som andre parametere, bestemmes av formen av luftinntaksvingene.

• Modeller med bakoverbøyde kniver i forhold til rotasjonsretningen til felgen, viser kun god effektivitet ved arbeid med ren luft. Ofte har dette designet en vifte for ventilasjon. Med hensyn til fordelene ved denne modellen, bør det viktigste betraktes som et lavt støynivå når du arbeider selv ved strømgrensen.
• Rette blad (radial og avbøyet tilbake) brukes ofte i konstruksjon av systemer for fjerning av forurenset luft. Pumpehjulskonfigurasjonen forhindrer inntrengning av forurensninger på de roterende delene av akselen og felgen, noe som betydelig reduserer slitasje på deler og muliggjør forebyggende vedlikehold.
• Foroverbøyde blad gir høy luftbyttereffektivitet, selv ved relativt lavt trykk. Formen på vingedelen gjør det mulig å oppnå god ytelse i forhold til den relativt små størrelsen på anordningen, fordi slike konstruksjoner foretrekkes i utformingen av innenlandske luftvekslingssystemer.

De generelle fordelene ved denne typen enhet inkluderer god luftinnsprøytning, som sikrer at det er for mye innstrømning, noe som innebærer at forholdene opprettes for å fungere godt.

aksial

Aksial (aksial) vifte - den vanligste modellen som brukes i de fleste eksosanordninger. Disse enhetene er utstyrt med avtrekksdeksler, trykkluftanlegg, tak, gulvvifter etc.

Utformingen av denne typen enhet er ganske enkel:

• Dreiemomentet, som i det forrige tilfelle, overføres til mekanismens akse.
• Umiddelbart festet til bladets akse (den såkalte propellertypen på festet). Volumet av transportert luft avhenger av formen og størrelsen på bladene, noe som forklarer ulike modeller på markedet.

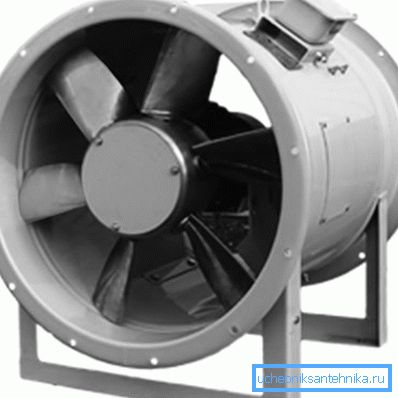

• På den annen side fører installasjonen av kniver direkte på aksen til betydelige ytelsestap, fordi den aksiale ventilasjonsviften ofte er montert i et sylindrisk hus eller en kanal med minimale hull mellom veggene og bladene.

Vær oppmerksom på! For å øke produktiviteten, installeres ofte guidebladene bak propellerdelen. Montering av luftutvekslingssystemet på kjøkkenet eller på badet kan gjøres med egne hender, og plater av galvanisert stål som deler.

diagonal

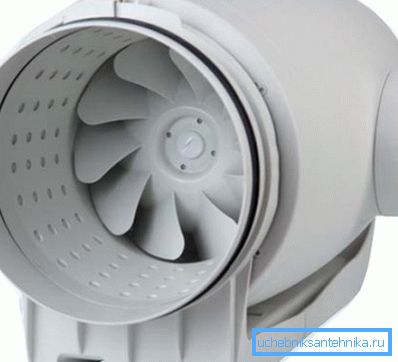

Den diagonale viften er et resultat av å kombinere prinsippene ved hvilke aksiale og radiale modeller er konstruert:

• På pumpehjulet monterte bladene montert i stor vinkel.
• Når hjulet roterer, øker trykket på grunn av en økning i sentrifugalkraften.
• Dessuten er jo større viftehastigheten, desto høyere injiseres trykket.

Når det gjelder omfanget av disse enhetene, er det svært begrenset. Som regel er sentrifugalventilatorer for ventilasjonssystemer i systemer med tvungen luftkjøling, samt i store volum innløpskretser.

diametralt

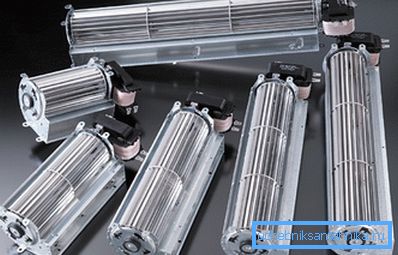

Diametralt utstyr er svært forskjellige i utseende fra andre enheter som brukes til å gi tilførsel og utvinning:

• Hjulet er en stang eller sylinder med relativt liten diameter.
• Luftinntaksvinger er montert på stangen eller sylinderens ytre vegg. De kan ha en helt annen profil, men oftest brukte modeller med kniver buet i retning av luftstrømmen.
• Luften passerer fra utsiden av viften, for å øke trykket beveger deler seg vanligvis i spesielle hus.

Med dette designet kan du flytte store nok volumer luft. Derfor brukes diametrale vifter der det er nødvendig å installere relativt kompakte enheter, for eksempel når man organiserer luftgardiner etc.

Vær oppmerksom på! Nøkkelenes ulempe ved diagonal- og diametriske modeller er den høye kompleksiteten, på grunn av hvilken prisen på enhetene også viser seg ganske stor. Oftest brukes de i industrielle flyutvekslingsnettverk, så vel som i å arrangere ventilasjonskretsene i moderne leilighetskomplekser.

Tips for å velge

Installasjonsanbefalinger

Oftest er boligområder (private hus og leiligheter) ikke ferdig med tvungen ventilasjon. Dette skyldes at under utformingsprosessen inngår den såkalte slotted ventilasjonen - luftdiffusjon gjennom lekkasjer i vindu og dørrammer - i beregningen.

Installasjonen av moderne forseglede vinduer, samt ytterdører med tetningskretser, minimerer imidlertid mengden innkommende luft, og strømmen stopper nesten helt. Som et resultat av dette, er luftkvalitetsstandarder ikke oppfylt selv omtrent, noe som påvirker helsen vår.

På den annen side, etter flere års drift av eksoskanaler uten skikkelig vedlikehold, blir deres gjennomstrømning betydelig redusert. Som følge av dette virker ikke innstrømningen eller uttrekkeren effektivt, og luften i boligkvarteret blir foreldet og praktisk talt uegnet til pusting.

Utgangen vil være tilførsel av luft (ventilasjon eller installasjon av spesielle ventiler) og installasjon av spesielle eksosanordninger.

Som regel er slike enheter montert:

• I kjøkkenene. Først av alt er disse avtrekksdeksler som fjerner røyk og damp fra rommet over ovnen, samt spesielle fans i kjøkkenvinduene.

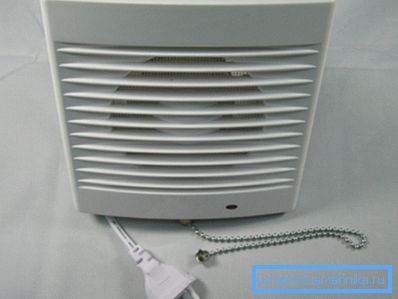

• På badene. Her er det ofte en ventilasjonsgrill med vifte som er festet under taket, noe som gjør at du raskt kan kvitte seg med ubehagelige lukt.

Vær oppmerksom på! Også tvungen ventilasjon av badet normaliserer fuktighetsregimet, som lar deg beskytte rommet mot infeksjon av sopp. Naturligvis må også høy luftfuktighet i eksosluften tas i betraktning, fordi instruksjonene anbefaler å installere apparater med god vanntetting her.

• I workshops og andre rom, som trenger en rask eksos.

I tillegg til de ovennevnte installasjonene, har komplekse veggventiler med ventilasjonsmekanismer nylig blitt populære. De mest moderne modellene av slike ventiler kan operere både i tilstrømningsmodus og i avtrekksmodus.

Parameter Definisjon

Spørsmålet om hvordan å beregne viftekraften til ventilasjon er mest relevant i utformingen av industrielle lokaler og offentlige bygninger: dette er der et stort antall mennesker er konstant lokalisert, og oksygenforbruk per tidsenhet vil være betydelig.

For vanlige boligkvarterer vil beregningen være ganske enkel, da mulighetene for naturlig justering er mye større her.

Instruksjoner for å bestemme parametrene innebærer bruk av følgende formel:

L = L_norm * N, hvor:

• L er det nødvendige volumet av luftveksling, m³/ h
• L_norm - Luftkonsentrasjonen av en person per tidsenhet (ifølge SNiP 41 - 01-2003, er denne verdien 60 meter³/ h)
• N - Maksimalt antall personer som kan være i rommet.

I tillegg, for å forbedre effektiviteten, kan du bruke multiplikatoren for luftkurs (for stuer - 1-2, for kontorer - 2-3, for produksjonsområder - 4 og mer).

Ved å multiplisere figuren som er oppnådd i det forrige tilfellet med den tilsvarende faktoren, får vi anbefalt ventilasjonsenhetens ytelse. Da må vi bare sammenligne resultatet av beregningen med de tekniske parametrene til modellene som er tilgjengelige på markedet og velge riktig.

konklusjon

Informasjon om hvordan du velger en vifte for ventilasjon, og hvilken type å bruke i en gitt situasjon, vil være nyttig først og fremst til de som planlegger å designe all kommunikasjon i hjemmet deres.

For en mer detaljert bekjentskap med utvalget av luftutvekslingsutstyr, så vel som med intricacies av arrangementet av ventilasjonsnett, anbefaler vi å se videoen i denne artikkelen.
