Ventilasjonskanaler og luftkanaler i leiligheter og hus

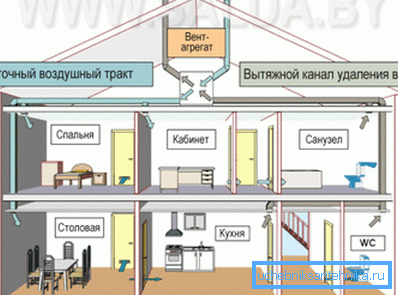

Ingen bygging av et bolighus er komplett uten å installere og koble til et naturlig eller tvungen ventilasjonssystem. I flere etasjes bygninger brukes innebygde luftkanaler av murstein eller fast betong oftest for fjerning av avtrekk fra et boligområde til atmosfæren, som installeres umiddelbart under byggingen av huset. Når ventilasjonsbunken er tilstoppet, eller hvis det er nødvendig å overføre kanalen til et annet sted, brukes nye metall- eller plastrektangulære ventilasjonskanaler til ekstern installasjon.

Ventilasjonskanalarrangementer

Når du utfører reparasjons- eller monteringsarbeid, bør du vite at arrangering av et nytt eller re-utstyr av eksisterende ventilasjonssystem med egne hender må utføres i samsvar med etablerte byggekoder og forskrifter.

For å gjøre det lettere for leseren å håndtere denne enkle oppgaven, gir denne artikkelen en kort oversikt som beskriver hovedtrekkene til arrangementet av hovedkanaler og ventilasjonskanaler i private hjem og leiligheter.

Varianter av ventilasjonskanaler

I henhold til deres designfunksjoner og relativ posisjonering av ventilasjonskanalene i forhold til bygningens lagervegger, kan alle luftkanaler deles inn i flere typer.

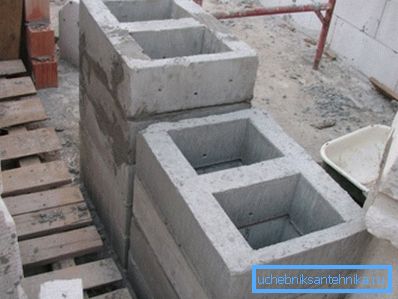

1. Innebygde ventilasjonskanaler med rektangulært eller kvadratisk tverrsnitt legges som regel i byggens støttemurer under konstruksjonen. I produksjonen blir oftest brukt håndlegging av ventilasjonskanaler fra murstein eller dannelse av spesielle armerte betongblokker som er beregnet for installasjon av slike systemer.

1. Overhead eller avstengede luftkanaler representerer oftest flate kanaler for ventilasjon i form av prefabrikerte eskeformede konstruksjoner av galvanisert stålplate.. Installasjon og tilkobling av slike systemer utføres etter ferdigstillelse av bygge- og etterbehandlingsarbeid, og ved ombygging av lokalene - etter ferdigstillelse av gjenoppbygging, i henhold til et spesialutviklet teknisk prosjekt.

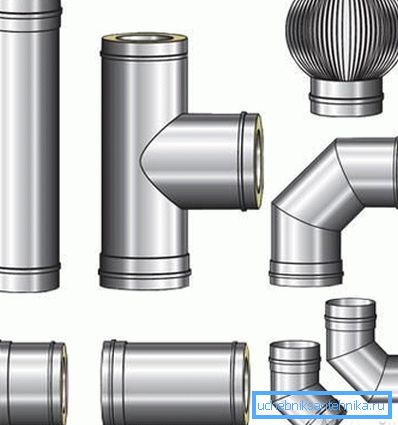

2. Eksternt eller med andre ord er ytterligere ventilasjonskanaler en frittliggende bygningsstruktur, som er installert på utsiden av bygningen.. Et slikt system kan være laget av murstein, solid betong, samt prefabrikerte metallrør laget av galvanisert eller rustfritt stål.

Tips! Luftkanaler i private hus anbefales å legges parallelt med ovnsskorstenen, i umiddelbar nærhet av den. Et slikt arrangement, på grunn av den oppadgående strømmen av varmluft, kan øke kravet betydelig, og dermed forbedre effektiviteten til ventilasjonssystemet.

Materialvalg

I dag tilbys et stort antall forskjellige materialer for installasjon av luftkanaler, hvor prisen kan variere vesentlig, men det riktige valget avhenger hovedsakelig av de spesifikke vilkårene for konstruksjonen og den spesifikke bruken av et rom.

1. Innebygde luftkanaler av monolitisk betong har høy styrke og holdbarhet, er lett å vedlikeholde, og i tillegg har de en ensartet monolittisk fylling liten motstand mot bevegelsen av luftstrømmen.

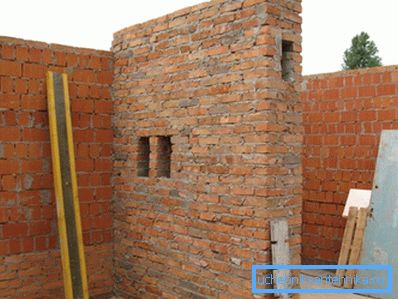

2. Solid murstein har lignende driftsegenskaper, men i de fleste tilfeller kan murverk av ventilasjonskanaler skape turbulent turbulens, noe som betydelig reduserer cravings, så det anbefales å bruke det når du installerer ventilasjonsanlegg med tvungen luftcirkulasjon.

1. Metall- og plastkanaler for ventilasjon er fri for denne ulempen, men de er mindre holdbare, derfor må de beskyttes mot ekstern mekanisk påvirkning. I tillegg er alle metallprodukter (unntatt rustfritt stål) utsatt for atmosfærisk korrosjon, og trenger derfor ekstra beskyttelse mot fuktighet som skyldes kondensatdannelsen.
2. For installasjon inne i en murstein eller betongvegg, brukes også innebygde asbest-sementkanaler. Med utgangspunkt i aerodynamikk og ytelse er dette materialet best egnet for installasjon av innebygde ventilasjonsanlegg under bygging av en murstein eller en fast bygning.

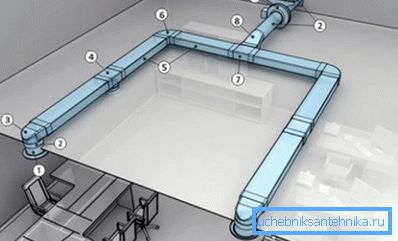

3. For installasjon av et ventilasjonsanlegg i et begrenset rom, som for eksempel bakhengende tak eller bak veggpaneler laget av gipsplater, er flate ventilasjonskanaler av liten tykkelse laget av plast eller metall godt egnet.

Tips! Når selvmontert frittflyttningsventilasjon med naturlig luftcirkulasjon anbefales det å bruke runde plastventilasjonskanaler, da de på grunn av sin form og glatt indre overflate gir minimal motstand mot luftbevegelse.

Uavhengig produksjon av kanalen

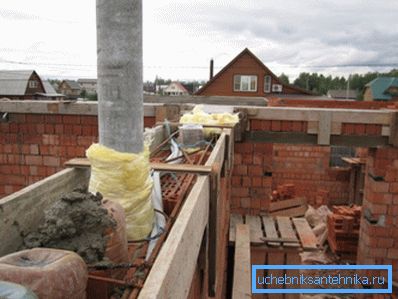

Som nevnt ovenfor er det best å bruke et rundt asbestsementrør for installasjon av den integrerte luftkanalen. Derfor presenteres trinnvise instruksjoner for installasjon av en slik ventilasjonskanal i en murmur, nedenfor.

1. Bære murvegg og en halv og en halv murstein legger ut på vanlig måte til nivået på plasseringen av ventilen.
2. På bunnen av asbestsementrøret, kutt fremre veggen til aksiallinjen, til en høyde på 120 mm slik at et trappet vindu er formet på enden.
3. På toppen av murverket skal du installere asbestsementrøret med vinduet kuttet ut i rommet, og fest det midlertidig til bygningskonstruksjonene (kolonner, bjelker, tak) med en strikkledning.
4. Fortsett murverkene på samme måte, plasser mursteinen på kanten foran og bak asbestsementrøret.
5. Dermed må du bringe den øvre enden av asbestsementrøret med omgivende murstein til et nivå som ikke er lavere enn den øvre delen av takets tak.

Tips! For å koble en horisontal ventilasjonskanal til en vertikal stigning på andre etasjer, på riktig sted for asbestsementrøret, er det nødvendig å kutte et rektangulært eller firkantet vindu med en bredde som er lik diameteren og en høyde på minst 120 mm.

Forskriftsmessige tekniske krav

Ved uavhengig utførelse av installasjonsarbeid er det avgjørende å følge allment aksepterte normer og regler som gjelder innretning av ventilasjonssystemer, og formen på den indre delen og dimensjonene til ventilasjonskanaler må strengt overholde kravene til reguleringsdokumenter.

1. Avtrekksventilen i rommet skal være så nær taket som mulig, og avstanden fra toppkanten til taket skal ikke være mer enn 100 mm.

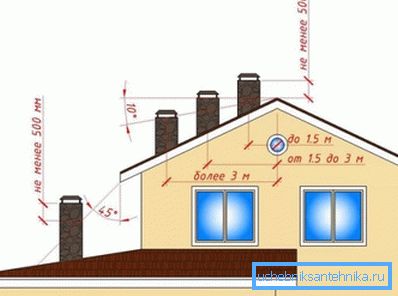

2. Med plasseringen av rørets utløp på taket ikke mer enn 1500 mm fra takets tak, skal høyden være minst 500 mm over ryggen.

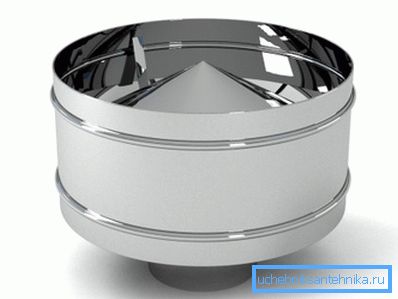

3. For å forbedre naturlig trykk, og for å beskytte den vertikale riser fra nedbør, bør utløpet være utstyrt med en spesiell rustfritt stål deflektor.

1. Vertikale stigerør med naturlig luftcirkulasjon bør ha et tverrsnittsareal på minst 140-180 cm, som omtrent svarer til en rørdiameter på 120-150 mm.
2. Tverrsnittet av vertikale stigerør med tvungen luftcirkulasjon skal være minst 90-130 cm, hvilket tilsvarer en diameter på et sirkulært rør på 100-130 mm.
3. Alle vertikale og horisontale ventilasjonskanaler som går gjennom trapper, loft eller andre uoppvarmede rom, skal ha termisk isolasjon laget av utvidet polystyrenplater eller mineralull, med en tykkelse på minst 50 mm.
4. For å sikre normal trykk, i systemer med naturlig eller tvungen luftcirkulasjon, må alle tilkoblinger være helt tette og fri for synlige tegn på skade.

konklusjon

Uavhengig av valgt materiale og produksjonsteknologi, må alle luftkanaler og ventilasjonskanaler i henhold til SNiP 2.04.05-91 "Oppvarming, ventilasjon og klimaanlegg" fullt ut overholde de tekniske egenskapene som er spesifisert i dette reguleringsdokumentet.

Hvis du vil ha mer informasjon om dette problemet, kan du se videoen i denne artikkelen eller lese den relevante forskriftsmessige og tekniske dokumentasjonen på vår nettside.
