Ganske ofte, leietakere av leiligheter i jakten på en økning i ledig plass på kjøkkenet eller badet enige om å "forbedre" ventilasjonssystemet. Dette skyldes som regel at ventilasjonskanaler bare delvis demonteres, hvilket i fremtiden forårsaker alvorlige problemer. For å forhindre dette, er det fornuftig å forstå forståelsen og driften av dette elementet i ventilasjonssystemet.

Ventilasjonskasse installert utenfor

Prinsippet om drift og formål

I seksjonen i en ventilasjonskanal er 3 kanaler synlige, mens en av dem har et mye større område enn de andre 2.

Hver av dem spiller en rolle:

  • små kanaler (de kalles også satellittkanaler, diameteren av slike kanaler i typiske hus ikke overstiger 15 cm) brukes til å fjerne luft fra badet og kjøkkenet;
  • Grand Canal - En vanlig luftkanal hvor luften fra forskjellige leiligheter blandes.

Dimensjonene til ventilasjonskanalene i boligbygg er i prinsippet sammenlignbare. Generelt bør den passe til en stor luftkanal (ca. 30x60 cm) og 2 satellittkanaler (hver 15x15 cm).

Innvendig visning

Det fungerer i henhold til følgende skjema:

  • luft gjennom ventilasjonsgitteret trekkes fra toalettet og kjøkkenet til den tilsvarende satellittkanalen;
  • luften går ikke inn i den felles akselen umiddelbart før den passerer vertikalt ca 3m. En rektangulær plastventilasjonskanal kan brukes til å levere luft fra rommet til satellittkanalen;
  • I gruven er luften blandet med hetten fra andre leiligheter og rushes til taket, hvor den fjernes utover grensene til ventilasjonssystemet.
Seksjonskasse: 1 - hovedkanalen; 2 - satellittkanaler

Vær oppmerksom på! Leiligheten er hoveddelen av satellittkanaler i underliggende boliger. Så fjerning eller brudd på geometrien vil først og fremst ramme naboene nedenfor, og allerede vil de medføre mange problemer for deg personlig.

Les mer om designet

Ofte, en boks for ventilasjon på kjøkkenet eller badet har et anstendig område. Gitt den evige mangelen på ledig plass, er mange engasjert i uønsket amatør og fjerner noen av boksen eller reduserer størrelsen.

Hvis i bunnen av naboene har han nok raske vitser til å henvende seg til de rettshåndhevende myndighetene, så med en 100% sannsynlighet vil de uheldige arkitekter være forpliktet til å gjenopprette den ødelagte strukturen. (Se også artikkelen Eksosventilasjon hjemme: funksjoner.)

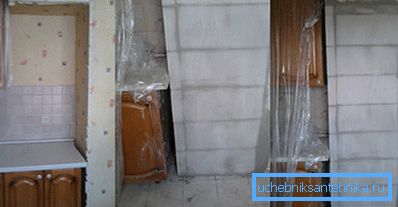

I bildedelen av designet, først innsnevret så mye som mulig, og deretter restaurert

Vær oppmerksom på! Til tross for at boksen selv ligger i leiligheten, er den ikke eid av beboerne. Så uautorisert endring er ulovlig.

Hva truer demontering eller innsnevring av boksen

Mange såkalte eksperter tilbyr tjenester for å redusere størrelsen på strukturen uten å forringe ventilasjonen i leiligheten. Men de glemmer å legge til at som følge av denne "moderniseringen" vil naboer lider under.

Ofte skjærer dette bare en del av boksen. Prisen på denne tjenesten er relativt liten, dessuten på grunn av fjerning av deler av designen, øker det frie området dramatisk. Du må betale for det til de underliggende leilighetene, på grunn av dette vil en ubehagelig lukt begynne å trenge inn i rommene.

Konsekvenser av

Faktum er at med denne metoden for modernisering av kanalen, dimensjonene til den store ventilasjonskanalen er kraftig redusert og noen av satellittkanalene er avskåret. Som et resultat, hvis tidligere luften gjennom satellittkanalene kom stille inn i ventilasjonsakselen, hviler den nå på partisjonen ved utgangen.

I tillegg er det dannet et område med økt trykk på grunn av den kraftige innsnevringen av kanalområdet foran flaskehalsen, noe som heller ikke forbedrer ventilasjonen. Som et resultat kan røret simpelthen ikke fysisk arbeide med samme produktivitet som før, og noe av den forurensede luften strømmer tilbake inn i rommene. Å fikse situasjonen kan bare gjenopprette strukturenes geometri, heldigvis kan disse arbeidene gjøres med egne hender.

Recovery Guide

Hovedoppgaven er å på slutten av arbeidet oppnå de første dimensjonene til ventilasjonsboksen (før endringen).

Instruksjoner for å utføre arbeid ser slik ut:

  • fjerner etterbehandlingsmateriale fra de resterende delene av strukturen;
  • må eksponere det indre rommet. For å gjøre dette, er det nødvendig å fjerne en del av veggene og begge gulvene;
Fjernet vegger og gulv
  • Avhengig av hvilket materiale som ble brukt til konstruksjon av esken, er materialet valgt for justering;

Vær oppmerksom på! Før du går inn i veggene, må du gjenopprette den avskårne delen av satellittkanalene som kommer fra den underliggende leiligheten. For å gjøre dette kan du bruke plast- eller metallkanaler.

  • restaurering av ventilasjonskanalen sørger for å legge ut veggene sine på nytt. For dette brukes skumblokker eller gipsplater mest - veggene vil ikke bli utsatt for store belastninger, men utmerket arbeidskraft vil bare øke hastigheten på reparasjoner.
Vegg restaurering
  • Etter at boksgeometrien er gjenopprettet, vil det bare være nødvendig å sjekke arbeidet (naboene skal ha ventilasjon nederst) og omskjøre veggene.
Boksen har blitt den samme som før den mislykkede reparasjonen

Vær oppmerksom på! For den interne partisjonen anbefales det ikke å bruke tynt plater, kryssfinér, etc. I fremtiden kan dette føre til problemer med støy, og denne mangelen kan bare korrigeres dersom veggene på esken er fjernet.

I noen tilfeller kan det være nødvendig å lage bokser for ventilasjon som kalles "fra bunnen av" når den ble helt revet. Ordren for ytelse av arbeidet forblir den samme, bare volumet øker noe.

Plast- og metallbokser

Ofte er det referanser til plast- og metallkasser. Når det brukes til ventilasjon, betyr definisjonen av plastbokser for ventilasjon vanligvis delen av kanalen fra hetten til ventilen i veggen. Også slike strukturer kan brukes til å skjule et stygt fragment av et rør, for eksempel i området mellom kjøkkenhetten og taket.

Plast- og metallbokser for ventilasjon er gode, først og fremst utseendet. I slike tilfeller krever slike strukturer ikke ytterligere etterbehandling, og med riktig tilnærming kan de selv bli en innredning.

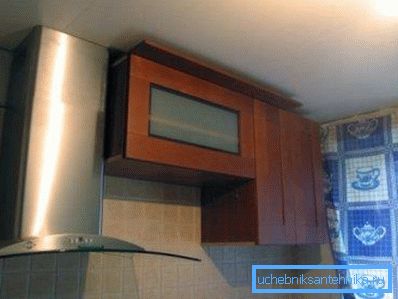

En ventilasjonskanal er skjult bak metallboksen.

Når det gjelder formen på seksjonen, er det ingen universell løsning. Rundt luftkanaler når det gjelder aerodynamikk, er å foretrekke, og en firkantet (rektangulær) seksjon er enklere å installere på grunn av flate overflater.

Dimensjonene til plastventilasjonskanalen er valgt ut fra effekten av hetten, men slike størrelser som oftest benyttes er 204x60 mm, 120x60 mm og 110x55 mm. Med en ytterligere reduksjon i tverrsnittet vil produktiviteten bli for liten.

Plast boks skjult bak plater av gips

Vær oppmerksom på! De listede størrelsene av plastkasser for ventilasjon har samme høyde ikke ved en tilfeldighet. Ofte maskeres de bak en gipsplattepartisjon, så seksjonshøyden overskrider ikke 60 mm.

Bli kvitt støyen

Det kan være flere grunner til støy:

  • mislykket endring av boksen;
  • bruk av fans;
  • Hvis en korrugerte rørledning ble brukt, kunne den ikke strekkes kraftig nok på installasjonsstadiet, og overflaten ligner på et vaskebord og luften gir mye støy når den berører den.

I noen av disse tilfellene trenger du isolasjonsisolering av ventilasjonsboksen.

Det er flere måter å bekjempe støy på:

  • dekk boksen med et lag med lydisolasjon. Et slikt materiale kan være selvklebende, i dette tilfellet er det tilstrekkelig å bare lim det over hele overflaten av boksen;
Skjematisk representasjon av utendørs støyisolasjon

Vær oppmerksom på! Det er en variant av å feste lydisolering på den indre overflaten av boksen, men i dette tilfellet er det stor sannsynlighet for demping av materialet og utvikling av sopp på den.

  • Hvis hovedkilden til støy er en vifte, kan du installere den på nytt ved hjelp av fleksible infrarøde vibrasjoner. Eller bare erstatte det med en mindre støyende, en spesiell enhet kan installeres for å kontrollere støyen bak selve viften;
  • lamellar lyddemper kan brukes;
På fotoladdemperen
  • Stive luftkanaler kan byttes ut med fleksible, luftfriksjon på veggene deres vil bli betydelig redusert, og derfor vil støyproblemet forsvinne.

På slutten

Ventilasjon er et ganske skjøre system, og det er veldig enkelt å forstyrre ytelsen ved unøyaktige inngrep. Spesielt er ventilasjonsbokser i fare - analfabeter med dette systemelementene fører til ubehagelige konsekvenser.

For å unngå dette, er det nok bare å følge anbefalingene som er foreslått i artikkelen. Videoen i denne artikkelen viser i trinn prosessen med å gjenopprette ventilasjonskanalen.
