Ventilasjonsklaff: formål, designfunksjoner, drift

Spjeldventiler for ventilasjon, eller gassventiler, er utformet for å regulere og distribuere luftstrømmen i ventilasjonskanalene. Dette er en av de viktigste måtene å konfigurere og kontrollere systemet som helhet og dets individuelle deler. Vi vil snakke om enheten og funksjonene til gassventiler.

Gassventiler for ventilasjonskanaler

enhet

Luftspjeldet for ventilasjon er en ramme som gjentar formen på kanalseksjonen der blad- eller bladsystemet er installert. Bladene eller padlen montert på en roterende akse, hvis rotasjon gir en jevn justering av sistnevnte stilling (se også artikkelen Ventilasjonsventil for plastvinduer - nøkkelen til et sunt mikroklima i huset).

Aksen selv kommer ut i den ene enden gjennom huset til utsiden, der kontrollhåndtaket eller den elektriske / pneumatiske stasjonen er plassert. Rammen kan bygges inn i kanalen som en formet del eller overlappes som en gitter. Tilkoblinger kan flenses, holde og nippel.

Rotasjon av aksen sikrer blanding eller åpning av kanalen, og justerer dermed gjennomstrømningen. I ekstremt lukket stilling er bladet parallelt med kanalens seksjon, i ekstremt åpent - nesten vinkelrett.

Vær oppmerksom på! For å rotere aksen mer enn 90 grader, er det ikke noe poeng, som i dette tilfellet, samtidig som rotasjonsretningen opprettholdes, vil resultatet begynne å skifte til motsatt.

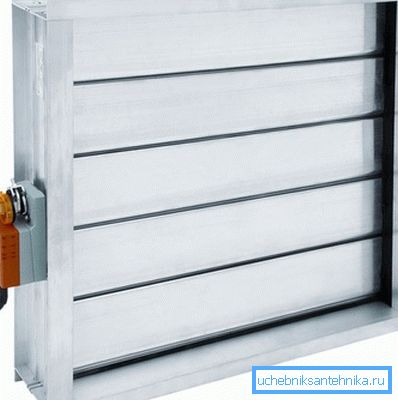

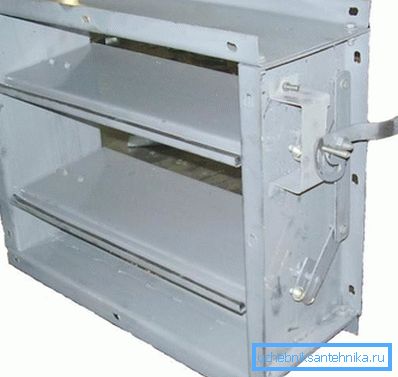

Når det gjelder et system av blader, når kanalen er blokkert ikke av ett blad, men ved et design som en blind, er vendeaksen ikke en, men så mange som bladene. Alle disse aksene er også brakt ut i den ene enden, der de er forbundet med en felles tonehøyde, ved å fungere som alle bladene kan dreies i samme vinkel.

arter

Ventiler klassifiseres i henhold til flere parametere: Form, form, type styre og hovedfunksjoner.

Etter avtale kan alle ventiler deles inn i følgende grupper:

• Luftventiler. Designet for å justere bevegelsen av luftmasser uten tilsetning av brannfarlige gasser, aerosol suspendert faststoff og røyk ved temperaturer opp til 80 grader. Maksimalt trykk i kanalen er 1500 Pa. Brukes i ventilasjonssystemer i varehus, grønnsaksforretninger og andre husholdningsartikler;

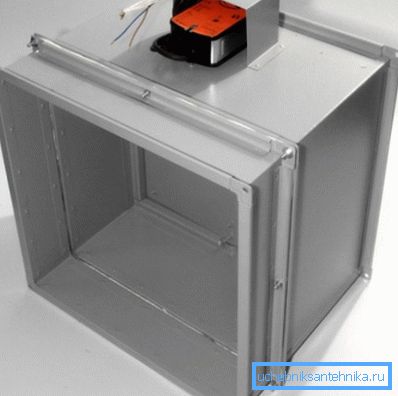

• Brannslokkings. Det er to typer - brannhemmende og røyk, mens de tidligere vanligvis er normalt åpne, sistnevnte er normalt lukket. Beskytt åpninger i omsluttende konstruksjoner fra flammeinntrengning, og fjern også gassformige forbrenningsprodukter fra lokalene;
• Eksplosjonsbeskyttet. Kan tilskrives en rekke brannslokkingsapparater, men deres viktigste forskjell er arbeid i eksplosive miljøer. Designet er laget slik at forekomsten av gnist under driften er utelukket;
• enhetlig. Den vanligste typen spjeld brukes i ventilasjons- og klimaanlegget av sivile og husholdningsobjekter, samt i luftvarmesystemer.

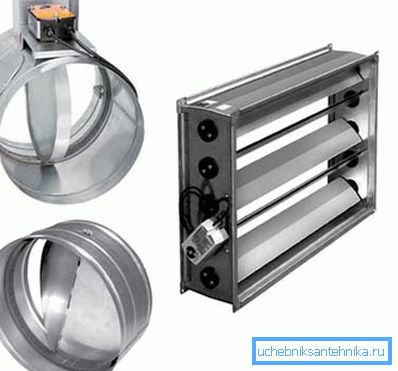

I form, gjentar disse enhetene konturene til kanalseksjonen, og derfor er det tre hovedtyper:

• runde
• rektangulær,
• kvadrat.

Kan også være innebygd og overhead.

Av drivstoffets natur finnes det slike varianter:

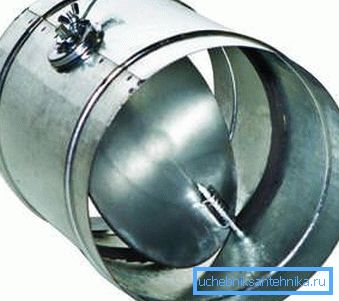

1. Mekanisk med manuell kjøring (merking - "P"). Styreakslen er utstyrt med en spak eller profilspiss for å gripe med en skiftenøkkel. Ofte er spaken laget i form av et håndtak med en vinkel, som viser rotasjonsvinkelen til bladet;

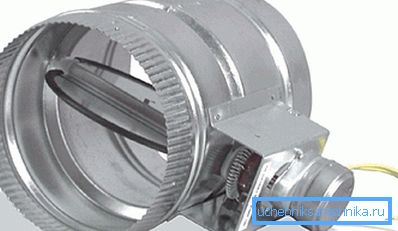

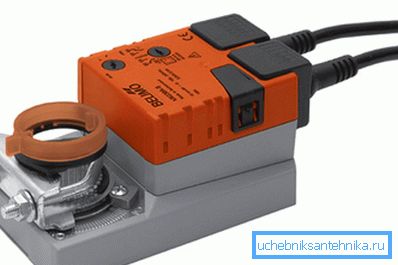

2. Motoriserte ventilasjonsflapper (merket "E"). Kontrollmekanismen drives av en servo montert på enhetens kropp. Brukes i automatiske systemer og i kanaler med stort tverrsnitt;
3. Ventiler med pneumatisk stasjon (merking - "P"). Ulike elektrisk stasjon design.

I tillegg er enhetene delt inn i ulike funksjonelle grupper:

• kontrollventiler;
• nødinnretninger;
• normalt åpen
• normalt lukket
• fjærbelastet etc.

Kontroll kan utføres ved hjelp av automatisering, et signal via en sentral fjernkontroll eller manuelt.

Vær oppmerksom på! Prisen på hvert enkelt produkt er svært avhengig av formål, størrelse, type kjøre og produsent. Den billigste arten kan koste fra noen få hundre rubler.

Funksjoner for regulering og justering

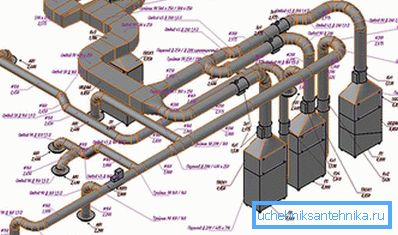

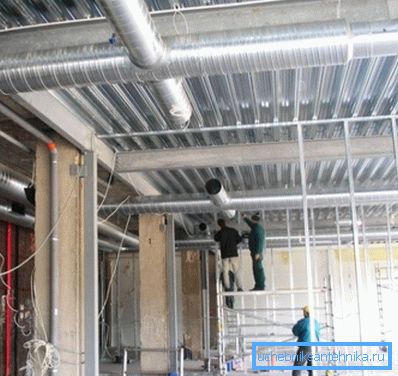

Hovedoppgaven med å sette opp og feilsøke ventilasjonssystemer er å sikre at luftstrømsparametrene som er satt av prosjektet, er satt til alle nettverksnettsteder.

Det er ganske vanskelig å gjøre dette med egne hender uten et sett med grunnleggende kunnskaper, men hvis du bestemmer deg, vil vår abstrakte instruksjon hjelpe deg:

• Den totale trykk- og vifteegenskapen må tilpasses designdataene. Dette gjøres ved å justere frekvensen av rotasjonen;
• Deretter konfigurerer grenene som ligger nærmere viften ved hjelp av justeringsenheter. Utførelsen av disse grenene må samsvare med designet. Ved å lukke spjeldene jevnt, blir den ønskede strømningsmotstanden oppnådd;
• Overflødig luft overføres til de deler av kjedet der det er lav produktivitet i forhold til beregningene. På de stedene hvor det ikke finnes noen justeringsinnretninger, kan stålmembraner installeres for å skape konstant motstand;
• Når luftstrømningshastigheter i hodeseksjonen av kretsen, samt i innløps- og eksosanordninger bringes til designverdier med en feil på ikke mer enn 10%, kan regulering betraktes som vellykket fullført.

Vær oppmerksom på! Det bør tas hensyn til å øke viftemotors strømforbruk ved å øke ytelsen.

konklusjon

Ventilasjonsventiler og demper gjør det mulig å konfigurere systemet og justere parametrene i sanntid. Automatisk modus og manuell styring av spjeld aktuatorer er mulig, noe som gjør at du kan lage sofistikerte intelligente løsninger for klimasystemer.

Videoen i denne artikkelen illustrerer klart alt sagt.
