Ventilasjonskontrollskap: funksjonalitet, klassifisering,

Hva er skapet for å kontrollere ventilasjonssystemet? Hva er skiltene klassifisert skap? Hva er de som? Vi vil bli kjent med sine hovedelementer og med et par spesifikke produkter til stede i det moderne russiske markedet.

Hva er det

definisjon

I industrielle forhold og i sjeldnere tilfeller i bolig- og administrasjonsbygninger, i stedet for den vanlige naturlige ventilasjonen i våre hjem, blir sovjetiske hus tvunget.

Dens funksjoner er ofte ikke begrenset til luftbytter med gaten:

• Inntaksluften er filtrert, fri for støv, lukt og potensielt skadelige stoffer.
• Temperaturen stiger, eller tvert imot, avhenger av sesongen.
• Tørr vinterluft kan fuktes, og for mye fuktig sommer, tvert imot, kan tørke ut.

Viktig: Moderne ventilasjonssystemer inkluderer ofte varmegenoppbyggere, noe som gir betydelige besparelser innen oppvarming og klimaanlegg.

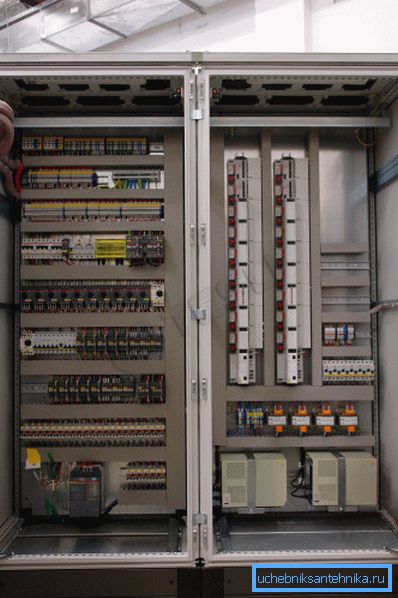

Det er klart at et slikt komplekst system må styres og kontrolleres. Det er logisk å konsentrere alle kontrollenheter på ett punkt. Som faktisk bringer oss til ideen om kontrollskapet.

funksjonalitet

Moderne skapautomatiseringsventilasjon kan utføre følgende funksjoner:

• Kontroll av aktuatorer (vifter, klimaanlegg, ventiler, etc.) ved hjelp av en vilkårlig algoritme.
• Tilluftstemperaturregulering.
• Kontrollerer temperaturen på luften i rommet med begrensning av temperaturområdet for tilførselsluften Dette eliminerer utseendet på kaldt utkast eller soner med overopphetet luft.
• Indikasjon av driftsmodus for hvert systemknutepunkt.
• Indikasjon av tilstanden til hovedmekanismer (maskinvare- og programvaresvikt, graden av slitasje).
• Indikasjon av temperaturer ved et vilkårlig antall innebygde og eksterne temperatursensorer.
• Indikasjon av luftfilterstøvhet.
• Beskyttelse mot frysing av varmevekslere (først og fremst - bruk av vann som varmebærer).
• Beskyttelse mot iskjøling, reduserer kjøleeffektiviteten.

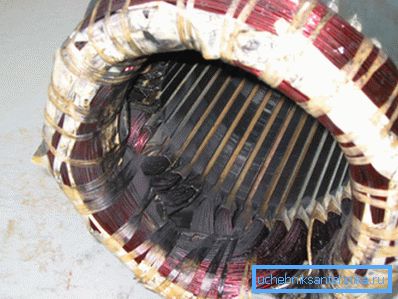

• Beskyttelse mot overoppheting av viklinger av elektriske motorer.

• Beskyttelse mot overoppheting av luftvarmere når luftens sirkulasjon måles.

Hovedskapet i kabinettet - kontrolleren - tillater ikke bare automatisering av ventilasjonsstyringsprosessene i eget program. Ved å bruke ROM-en i stedet for en skrive-en-chip og tilgjengeligheten av standardporter for tilkobling til en datamaskin, kan du justere kontrollerens fastvare, omprogrammere den, lage ikke-standardkonfigurasjoner og angi vilkårlige svar på endringer i sensoravlesning.

klassifisering

Hva er tegnene på kontrollskapene forskjellige?

1. I retning av luftbevegelse.

De kan klare:

• Eksosventilasjon.
• Tvingt ventilasjon.
• Til slutt er kontrollskapsforsyningen og avtrekksventilen i stand til å fullstendig kontrollere hele luftutvekslingen i bygningen.

1. Til destinasjon. Den generelle utveksling, brannslukningsventilasjonssystem, begge systemer eller deres separate elementer kan styres.
2. I følge saksematerialet. Det kan være plast eller metall. I det første tilfellet er kontrollene som regel skjult under kabinettlokket, i andre tilfelle plasseres de på den.

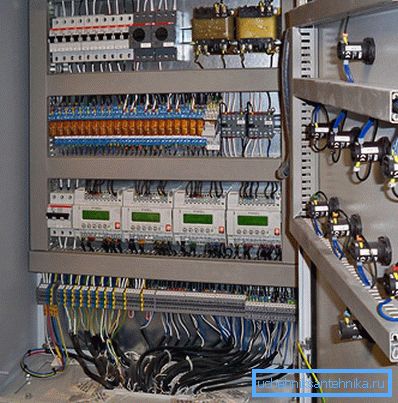

montering

Det er usannsynlig at leseren vil kunne installere slik komplekst utstyr med egne hender, så vi begrenser oss til et minimum av installasjonsanbefalinger.

• Installatøren trenger tilgang til arbeid med elektrisk utstyr og kjennskap til instrumentering og automatisering (instrumentering og automatisering).
• Skapet er montert på en vertikal vegg av ildfast materiale med en høyde på minst en meter. Instruksjonen, som det er lett å gjette, er knyttet til brannsikkerhet. Strømmene i strømforsyningskretsene kan nå imponerende verdier, som under visse forhold kan føre til sterk oppvarming av ledninger og terminaler.

For å klargjøre: forutsatt at for hver kvadrat millimeter av kobberledertverrsnittet ikke er mer enn 10 ampere, og terminaler er forsynt med pålitelig kontakt og fraværet av galvaniseringspar (som kobber og aluminium), oppstår ikke denne situasjonen.

prøver

MASTERBOX ERR

Før oss er et produkt produsert av Moskva-selskapet Electrotest.

Hva er funksjonene til enheten?

• Støtte for elektriske luftvarmere, vann og freon varmevekslere.
• Støtter alle slags rekuperatorer.
• Beskyttelse motorer mot vifter mot overoppheting og overbelastning.
• Fjernkontroll.
• Bluetooth og Wi-Fi-moduler som lar deg kontrollere ventilasjon fra smarttelefonen.
• Kompakte dimensjoner. Kabinettets størrelse er bare 325x335x170 mm.

Viftekontrollskap

Produktet med det lakoniske navnet ShUV er produsert av en rekke russiske selskaper (for eksempel OAO Rubezh, som har representasjonskontorer i flere byer i Russland og i nærheten av utlandet). Funksjonen til enheten er helt motsatt av den forrige: den er begrenset til kontroll av tilførsel eller eksosvifte av brannventilasjon.

I tillegg til å starte og stoppe elektrisk motor direkte, kontrollerer enheten:

1. Tilstedeværelsen av alle tre faser ved inngangen.
2. Servicevennlighet av egen strømforsyning og kontrollkretser.
3. Kontakt med sensorer og deres helse.

Vi presenterer de viktigste egenskapene til enheter som kan kontrollere en vifte med en kapasitet på opptil 45 kW.

Prisen på ShUV avhenger av maksimal effekt av viften som styres av den:

• 5,5 kW - 15,400 rubler.
• 11 KW - 19 300 rubler.
• 18,5 KW - 21080 rubler.

konklusjon

Vi antar at vår bekjentskap med den nye typen ventilasjonsutstyr fant sted (se også artikkelen Røykventilasjon: de viktigste egenskapene og egenskapene til enheten).

Som alltid vil en viss ytterligere tematisk informasjon bli tilbudt av videoen i denne artikkelen. Lykke til!
