Ventilasjonsprosjekt: utviklingsstadier

28-06-2018
Ventilasjon

Hvordan lage et typisk ventilasjonsprosjekt for ulike lokaler? Hva er normer for luftutveksling for å fortsette? Hvordan beregnes kanalavsnittet?

La oss prøve å svare på disse og noen andre spørsmål.

Prosjektet av ventilasjonssystemet til kontorsenteret.

Hvorfor trenger du det

Og faktisk: Hvorfor prøve å lage et prosjekt med egne hender når en masse spesialister er klar til å tilby den tilsvarende tjenesten? Det viktigste og mest åpenbare motivet er økonomi. Den omtrentlige kostnaden for ventilasjonsprosjektet for en liten kafé med et areal på opptil 100 kvadratmeter, er om lag 15 000 rubler, noe som ser ganske ubemannet ut mot bakgrunnen av evig mangel på midler på forretningsforfremmelsesstadiet.

I tillegg: Selvdesign av ventilasjonssystemet corny tar mindre tid. Profilorganisasjon kan bruke på utarbeidelsen av arbeidsprosjektet opp til en måned. I mellomtiden, som du vet, er tid penger: ofte går det ikke mer enn et par uker mellom starten på sluttarbeidet og mottakelsen til den første besøkende.

Stadier av den store veien

Det er lett å hente tilbehør med et utvalg av lokale butikker. Det er lett å tegne en skisse med en indikasjon på størrelsen på noen som ikke har hoppet over tegningstimer på skolen.

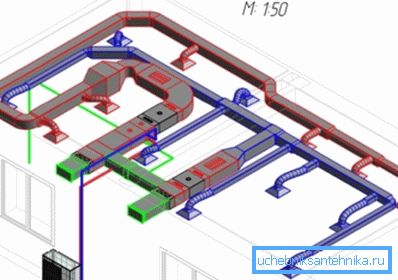

Skisseforsyning og avgassystem.

Hovedoppgavene er redusert til beregninger.

Hva synes vi?

  1. Produktivitet i luften.
  2. Seksjon av luftkanaler.
  3. Kapasitet av luftfordeler for innløpsventilasjon.

Vær oppmerksom på: Ventilasjon med kun en avgasskanal vil være en akseptabel løsning for en leilighet eller et privat hus i et lite område. På offentlige steder er det behov for frisk luft.

  1. Behovet for trykket generert av fansen.
  2. Behovet for varmekraft oppvarming og air condition.

I denne rekkefølgen og fortsett.

produktivitet

Det er evaluert på to måter:

  1. I henhold til den kubiske kapasiteten til rommet og mengden av luftutveksling, som avhenger av at den tilhører en eller annen funksjonell type.
  2. Av antall besøkende.

For en offentlig institusjon må vi lage begge beregninger, og velg deretter de største verdiene.

Luften må være ren og frisk i enhver driftsmodus av institusjonen.

Beregning av frekvensen av luftutveksling

Beregningsformelen er L = n * V, hvor n er luftkursen og V er dens totale volum i kubikkmeter. Volum, som kjent, beregnes som produktet av areal og høyde.

Hva er parameter n? Det avhenger av typen rom.

Merk: I noen tilfeller angir ikke eksisterende SNiP mangfoldet, men det direkte behovet for luftbytter for rom, sanitærutstyr, komfyr, etc.

Rommet Frekvensrate eller volum av luftveksling
Stuer 1
Offentlige og kontorlokaler 1,5-3 avhengig av terrenget
dusj 75 m3 / t per seksjon
toalettene 50 m3 / time per toalett og 25 per urinal
Elektriske komfyrer 60 m3 / time på komfyren
Gass ovner 100 m3 / time på komfyren

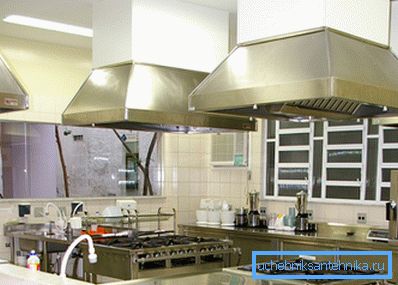

Over hver komfyr har sin egen ventilasjonsparaply.

Så for det beryktede kaféet på 100 m2 med en takhøyde på 3,5 meter med to gassovner og ett toalett for to toalettskåler, vil det omtrentlige behovet for bytte være 2x100x3.5 + (100 * 2) + (50 * 2) = 1000 m3 / en time

Beregning av antall besøkende

Her beregnes beregningsinstruksjonen for å multiplisere maksimalt antall besøkende og behovet for luft av en person (antas å være 60 m3 / time for våken og 30 m3 / time for soveren). Så, med en maksimal belegg på en kafé på 20 personer (ansatte og besøkende) er det verdt å starte fra 20 * 60 = 1200 m3 / time. Siden denne verdien er større, er det verdt å repellere fra det i fremtiden.

Beregningen bruker maksimalt antall besøkende.

seksjon

Det beregnes som S = L * 2,778 / V, hvor:

  • S er kanalens tverrsnittsareal.
  • L - luftstrøm.
  • V - luftstrømningshastighet.
  • 2.778 - koeffisienten av harmonisering av verdier, slik at resultatet blir i kvadratcentimeter.

Det er klart at økende strømningshastighet vil redusere tverrsnittet, samtidig som ytelsen opprettholdes. Overpriseprisen er imidlertid økt støy; Derfor er det vanligvis begrenset til verdier på 3-4 m / s.

For vårt tilfelle, med en strømningshastighet på 4 m / s, vil den minste kanalavsnittet være 1200 * 2.7878 / 4 = 833 cm2. Den enkle bruken av sirkelområdeformelen gir oss en diameter på 33 centimeter (avrundet til rørets faktiske størrelse - 350 mm).

Merk: I reaksjon brukes rektangulære luftkanaler oftere for skjulte pakninger. Deres tverrsnitt er lik produktene til sidene: så, for vårt tilfelle, vil en størrelse på 250x355 mm gjøre.

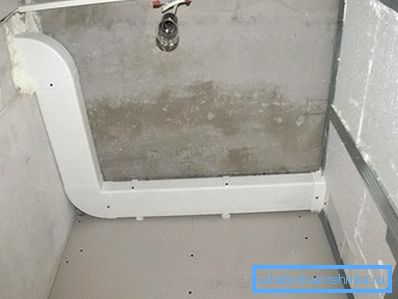

Rektangulært rør er lettere å gjemme seg bak et falskt tak.

Luftdistributører

Det finnes ingen universelle formler her: Produktene er valgt fra katalogen i samsvar med grensevilkårene.

Hva akkurat?

  • Dimensjoner.
  • Regelmessig luftstrøm.
  • Lang rekkevidde ved en strømningshastighet på 0,5 m / s (høyere hastighet oppfattes som et utkast og fører til ubehag for besøkende).
  • Støynivå. For boligområder antas det maksimale tillatte støynivået for ventilasjon å være 25 dB, for offentlige steder - 35 dB.

Tips: Det må være et statisk trykkammer eller en adapter foran luftfordelingsristen, som får strømmen til å svinge i riktig vinkel. Ellers vil luften distribueres ujevnt over sitt område, noe som vil føre til økt støy eller en nedgang i gjennomstrømming.

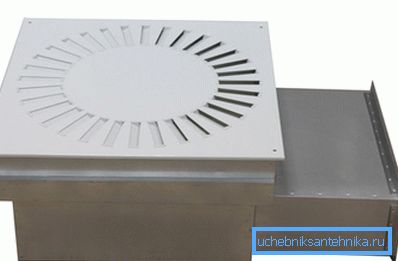

Det statiske trykkammeret fordeler luftstrømmen over hele gridområdet.

trykket

Avhengigheten av det nødvendige trykket på området i det ventilerte rommet er lineært: med økningen i området øker luftkanalens lengde.

Den dårlige nyheten for designeren er at den nøyaktige beregningen av ventilasjonsmotstanden er svært komplisert, fordi den avhenger av massen av variablene:

  • Rørets diameter.
  • Antall tilkoblinger og svinger.
  • Tilstedeværelsen av filtre og varmeovner.

Den gode nyheten er at overdreven viftepress ved en fast ytelse bare vil føre til en liten økning i strømforbruket.

Det er derfor et forenklet estimat av denne parameteren vanligvis brukes:

  • For rom med et areal på 50-150 m2, er 75-100 Pa regnet som normen.
  • Med et areal på 150-350 m2 er det verdt å fokusere på 100-150 Pa.

Termisk kraft

Ofte innebærer et arbeidsprosjekt om ventilasjon beregningen av kraften til varme- og klimaanlegg.

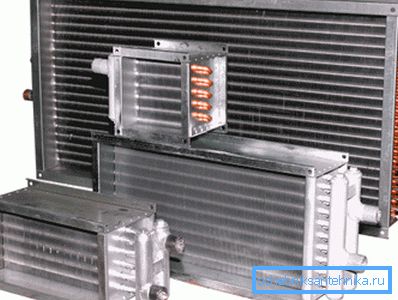

I fotovannsvifter for ventilasjonssystemer.

Siden varmekapasiteten til luften endres ganske ubetydelig med temperaturendringer, er behovet for varmeutgang fra varmeapparatet eller luftkondisjoneringsanlegget kun bestemt av ventilasjonskapasiteten og deltaetemperaturen mellom friskluften og gaten.

Termisk kraft beregnes med formelen P = Dt * L * 0.336, hvor:

  1. P er den termiske effekten i watt.
  2. Dt er temperaturforskjellen mellom gaten og tilstrømningen i grader.

Tips: Normen for tilluftstemperaturen for vinteren er + 18C.

  1. L - luftstrøm i m3 / time.
  2. 0.336 er luftens varmekapasitet i W * h / m3 * s.

Så, ved en utetemperatur på -15С og en innstrømning på 1200 m3 / time, vil behovet for varmekapasitet til varmeren være 33 * 1200 * 0.336 = 13305 W.

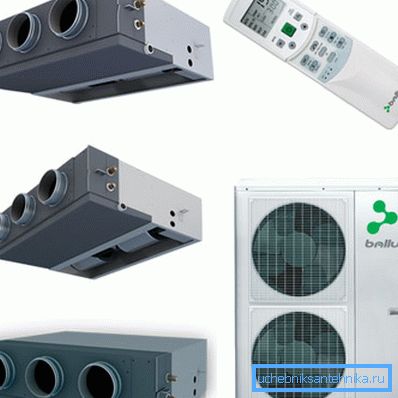

Termisk effekt av klimaanlegg er beregnet på samme måte.

konklusjon

Vi håper at informasjonen til leseren vil være nyttig. Ytterligere informasjon om hvordan prosjektet blir forberedt på ventilasjon av rommet, vil tilby en video i denne artikkelen. Lykke til!
