Ventilasjonsrør - størrelse er viktig

Som regel, når de selvstendig utformer et ventilasjonssystem, liker folk ikke å spesielt komplisere oppgaven og velge størrelser som kalles tilfeldig. Vanligvis er diameteren med en margin og på ventilasjonsarbeidet ikke spesielt berørt, men denne tilnærmingen er ikke for ingeniører å møte. Det vil ikke være overflødig å vite hvordan du skal velge ventilasjonsrørene riktig.

Hva skal være ventilasjonsrøret

Ventilasjon i forhold til andre systemer, for eksempel vil vannforsyning ikke oppleve betydelige belastninger under drift, noe som betyr at det ikke er behov for betydelig tykkelse av metallet. Derfor kan det første kravet til en metallkanal kalles en liten veggtykkelse.

Den andre viktige parameteren anses å være korrosjonsbestandighet. Likevel er luftfuktigheten som passerer gjennom kanalene høyt nok, slik at metallet ikke skal dekkes med et rustlag i 6-12 måneder.

Vel, den viktigste egenskapen er diameteren, som direkte påvirker ventilasjonssystemets effektivitet. Ventilasjonsrøret på 120 mm har et snittareal på 113,04 cm.², diameter, for eksempel 75 mm - bare 44,15 cm². Det er klart at hvis tverrsnittsarealene varierer med en faktor på 2,56, vil de kunne hoppe over forskjellige volumer luft per tidsenhet (med en lik strømningshastighet).

Regulatorisk rammeverk

Hovedindikatoren som brukes ved valg av kanalens diameter kan betraktes som luftstrømmen per tidsenhet. I SNiP 41-01-2003 registreres de viktigste kravene til ventilasjonssystemet både når det gjelder produktivitet og geometriske dimensjoner.

For eksempel, i henhold til denne standarden for boliger skal luftstrømmen være (for 1 person):

• for rom med et areal på mer enn 20 m² - eller 30 m³/ time, eller ikke mindre enn 0,35 luftbytter, beregnet på grunnlag av det totale volumet av leiligheten. Endelig antas en større verdi i beregningene;
• hvis området i rommet ikke overstiger 20 m², Lufttrafikken kan ganske enkelt tas ut på grunnlag av en gjennomsnittlig verdi på 3 m³/ time ved 1 m² området.

Det er, gjennom mellomstore rom (19-20 m²) Ventilasjon i timen skal gi sirkulasjon på ca 60 m³. En liten størrelse, for eksempel, et 75 mm ventilasjonsrør klarar ikke denne oppgaven.

Vær oppmerksom på! Teoretisk er det mulig å øke volumet av luft som tilføres selv gjennom en liten del, det er nok bare for å installere en kraftig vifte. Men dette vil føre til en stor økning i airspeed. Det er usannsynlig at leiligheten trenger utkast og vind av vind i ventilasjonen.

Den samme standarden (SNiP 41-01-2003) inneholder noen krav til rørledningens størrelse.

Når det gjelder profilkanaler, må du navigere på større side:

• med en størrelse på opptil 250 mm veggtykkelse bør være lik 0,5 mm;
• med økende størrelser opp til 1250 - 2000 mm veggtykkelse øker til 0,9 mm;
• Hvis størrelsen på den større siden overstiger 2000 mm, er det nødvendig med en ekstra beregning for å begrense metallets tykkelse.

Hvis dens begrensninger og en del av de runde ventilasjonskanaler:

• For eksempel kan runde ventilasjonskanaler med en diameter på mindre enn 200 mm bare brukes hvis veggtykkelsen ikke overstiger 0,5 mm. Selv om ventilasjonsrøret 160 mm vil ha en tykkelse på 0,6 mm, strengt etter standarden, må den byttes ut. I privat konstruksjon er det selvsagt ingen strenge restriksjoner;
• men i tilfelle av en stor diameter (fra 1800 til 2000 mm) kan tykkelsen på stålet økes til 1,4 mm. Dette er nødvendig slik at kanalen ikke bare bøyer seg under egen vekt.

Luftkanalvalg

Ved å bestemme dimensjonene på tverrsnittet, er det nødvendig å ta hensyn til hastigheten på luftbevegelsen. Ventilasjonskanalen, som ligger i leiligheten, bør ikke være en kilde til konstant støy, og luftens hastighet i leiligheten (gjelder både inntak og eksoskanaler) skal ikke forårsake ubehag.

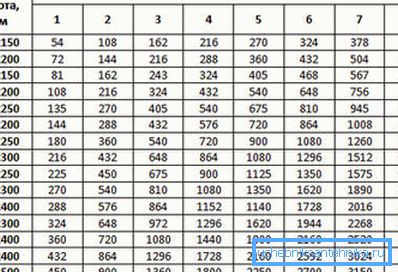

Av denne grunn, for ulike deler av ventilasjonssystemet, blir deres egne anbefalte lufthastighetsindikatorer introdusert, noe som i stor grad påvirker luftutvekslingen. For eksempel kan et ventilasjonsrør med en diameter på 200 mm og en lufthastighet på 1,0 m / s gi luftutveksling ved 113 m.³/ time Med en økning i hastigheten opptil 1,5 m / s, vil luftutvekslingen vokse 1,5 ganger til 169,5 m³/ time

I dette tilfellet avhenger mye av metoden for luftcirkulasjon (naturlig eller tvunget). Så, for systemer med naturlig sirkulasjon, kan den maksimale luftstrømmen nå opptil 2 m / s (i gruver), i luftkanaler i leiligheter flyter luftstrømmen med lavere hastighet.

Men hvis ventilasjonsrøret i et privat hus er supplert med en kanalventilator, øker strømningshastigheten.

Siden viftevariantvariasjonen er ganske stor, må vi stole på de anbefalte verdiene for forskjellige deler av systemet:

• På forsyningsgitteret må hastigheten ikke overstige 1 - 3 m / s;
• eksosgitter - 1,5 - 3,0 m / s;
• luftfordeler - 1,5 - 2,0 m / s;
• lateral kanal - 4,0 - 5,0 m / s;
• trunkventilasjonskanal - 6,0 - 8,0 m / s.

Prosedyren for valg av kanalseksjonen

Instruksjoner for selvvalgseksjon består av bare noen få punkter:

• Først må du avgjøre hvor stor luften er i rommet.
• da, gitt en viss lufthastighet, beregnes området for ventilasjonskanalen. Beregningen utføres i henhold til formelen

For å bestemme diameteren til ventilasjonsrørformelen benyttes.

• siden valget av standardstørrelsen måtte avrunde resultatet, må du sjekke hvor mye luftstrømmen har endret seg. Bare fra de tidligere formlene må du utlede uttrykk for å bestemme hastigheten

hvor a og b - størrelsen på en rektangulær del, m

Når det gjelder luftutveksling, kan du bruke 2 tilnærminger for å bestemme det, men når beregninger gjøres med egne hender, blir de ofte bare satt ved normen på 30 m³/ time for 1 person. Generelt er slike muligheter mulige:

• tar hensyn til frekvensen av luftutskifting i rommet, i dette tilfellet bestemmes mengden av luftbytter av formelen

hvor V er volumet av rommet, m³/ time;

n er frekvensen for luftkursen (som regel for boliger antas det i området 1-3).

• tar hensyn til frekvensen av luftbytter for den første personen i bygningen (mengden av luftbytter i dette tilfellet vurderes i begynnelsen av artikkelen).

Eksempel på kanalstørrelse

Anta at du må velge størrelsen på ventilasjonskanalen for å gi avtrekksdeksler i et rom som måler 4x5x3 m. Bare 1 person vil være på rommet i lang tid.

Beregningen utføres i følgende rekkefølge:

• luftutveksling er bestemt - i vårt tilfelle kan du sette verdien til 60 m³/ time (med en hastighet på 3,0 m³/ time for hver 1,0 m² område);
• Hastigheten til luftbevegelsen i kanalen er tatt - det er mulig å stoppe med en verdi på 1,0 m / s;
• bestemt av tverrsnittsarealet A = 60 / (3600 • 1,0) = 166,67 cm²;
• passende størrelse er valgt. I vårt tilfelle kan du velge enten en sirkulær kanal på 140 mm (snittflate 154 cm)²), eller en rektangulær del av 100x200 mm (område 200 cm²);

• fart er kontrollert. For en rund kanal vil det være v = 60 / (3600 • 0,0154) = 1,08 m / s, og for et rektangulært tverrsnitt - v = 60 / (3600 • 0.0200) = 0,83 m / s. Begge verdiene er innenfor akseptable grenser, så prisen og metoden for rørinstallasjon kan være avgjørende for utvalget.

Hva skal du se etter når du velger en luftkanal

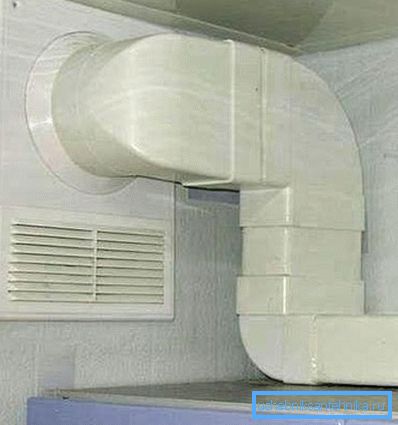

Når du velger en luftkanal, må du ta hensyn til ikke bare designdelen, men også umiddelbart tenk på den enkle installasjonen. I beregningseksemplet ble en luftkanal valgt med omtrent samme kapasitet, men i tilfelle av en sirkelformet seksjon er dens diameter 160 mm, og i tilfelle av en rektangulær seksjon, kun 100 mm i høyden. Når ventilasjonsrør skal installeres, kan en besparelse på 60 mm i høyde være svært viktig.

I tillegg bør det tas hensyn til slike bagatelliteter som:

• støybeskyttelse og isolasjon. Noen ganger er det bedre å kjøpe luftkanaler med et fabrikk lyd- og varmeisolasjonslag;

Vær oppmerksom på! Isolasjon av ventilasjonsrørene er nødvendig fordi om vinteren vil luften i den ikke-isolerte rørledningen avkjøles for fort, og det vil være problemer med lasten.

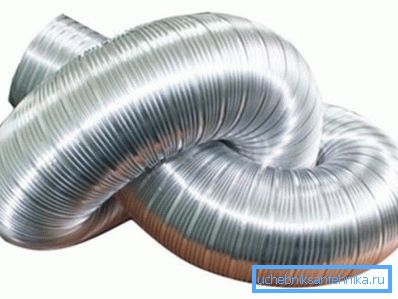

• Hvis kanalene på noen steder ofte må bøyes i store vinkler, kan bruken av et fleksibelt rør være berettiget.. Slike luftkanaler kan gjøres halvstive (fra aluminiumfolie såret på en stålramme) og PVC. Den største fordelen som gir et fleksibelt ventilasjonsrør - muligheten for jevn rotasjon (dette har en gunstig effekt på aerodynamikken) og reduserer i det minste antallet formede elementer.

Oppsummering

Nøkkelen til kvalitetsventilasjon kan kalles et riktig utformet ventilasjonssystem. En viktig rolle spilles ikke bare av plasseringen av luftkanaler, men også av deres beregning (som betyr valg av seksjonsstørrelser). Anbefalingene foreslått i artikkelen vil bidra til å unngå de typiske feilene til nybegynnere, og leilighetsventilasjonen vil alltid fungere stabilt.

Videoen i denne artikkelen viser et eksempel på et allerede montert rektangulært ventilasjonssystem.
