Ventilasjonssystem: hvordan lage et nytt prosjekt og forstå

Både i byggingen av en ny og i vedlikehold av det eksisterende ventilasjonssystemet, er det viktig å vite hvordan det er ordnet. For å forstå alle dens nyanser og egenskaper vil det hjelpe ventilasjonsordningen - i Khrusjtjov, moderne leilighetskompleks, privat bolig eller annet objekt.

Instruksjonene i dette materialet beskriver grunnleggende regler for utarbeidelse og bruk av disse dokumentene.

Funksjoner for å jobbe med teknisk dokumentasjon

Trenger å lese diagrammer

Selv før bygging av et privat bolighus, planlegger reparasjoner i leiligheten, vurderer alternativene for etterbehandling i et tyrkisk bad eller bad, bør du ta vare på design og kartlegging av ulike tekniske nettverk, inkludert ventilasjon. Feil og mangler på dette stadiet av konstruksjon vil være svært vanskelig å fikse med egne hender etter ferdigstillelsen.

Likevel er det mulig å effektivt løse problemene og oppnå et komfortabelt mikroklima i huset når du ikke deltok i utviklingen av prosjektet og konstruksjonen av strukturen. I dette tilfellet vil det bare være nødvendig å erstatte eller oppgradere de deler av ventilasjonsnettverket som reduserer systemets totale effektivitet betydelig.

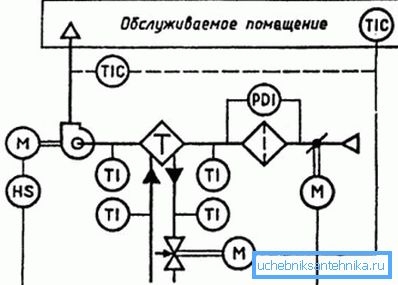

Her er den eksisterende eller nyopprettede ventilasjonsmnemonicen nyttig, hvor dette utstyret er angitt med spesielle symboler, samt de iboende tekniske egenskapene og egenskapene. Det er bare nødvendig å lære å skille, for eksempel, betegnelsen av en tilbakeslagsventil i ventilasjonsskjemaet, fra pilene som ligner på det, hvilket indikerer tilstedeværelsen av helt forskjellige komponenter og enheter.

Generelle prosjektkrav

Når du utvikler dokumentasjon vedrørende friskluftsforsyningssystemet, er det viktig å vurdere følgende parametere:

• Antall etasjer i huset;
• utendørs luftforurensningsnivå;
• utendørs støynivå;
• brannkategori.

Under utarbeidelsen av ventilasjonsordningen, i tillegg til effektivitetsparametrene, bør det tas hensyn til flere tilleggsfaktorer:

• muligheten for å spre brann gjennom ventilasjonskanaler under en brann;
• muligheten for avkjøling av lokaler og inntrenging i dem av forurenset luft gjennom luftkanaler med stort tverrsnitt.

For å unngå de ovennevnte problemene er det tilrådelig å sørge for bruk av brannfaste materialer og utstyr, samt installasjon av beskyttende ventilasjonsventiler som forhindrer utseendet av motsatt trykk i ventilasjonen.

Utforming av et nytt ventilasjonsanlegg

En detaljert plan for ventilasjonssystemet (inkludert aksonometrisk) er nødvendig for koordinering av prosjektet til et privat hus under bygging i kontrollerende og tilsynsinstanser.

I dette tilfellet er et obligatorisk krav installasjon av utstyr som er i stand til å pumpe ønsket mengde luft:

• for rom der det er planlagt permanent bolig for mennesker - 3 cu. meter per time per 1 kvadrat. kvadratmeter;
• for bad kombinert med toaletter - 50 cu. meter per time;
• for separate sanitære fasiliteter - 25 cu. meter per time.

Det er også viktig å huske at for å effektivt gi innbyggerne til et hus eller leilighet med frisk luft, er det nødvendig for det å strømme. Derfor er leveringsdokumentasjonen vanligvis knyttet til prosjektdokumentasjonen.

Vær oppmerksom på! Utstyr og luftkanaler som brukes må ikke bare oppfylle hygienestandarder, men også med brannvernskrav. Ellers vil prosjektet som er utarbeidet av deg, ikke godkjennes av branninspektoratet.

Når du lager en tegning og utfører ingeniørkalkulasjoner, er det også nødvendig å vurdere følgende parametere:

• type ventilasjon som brukes
• Fremgangsmåten for distribusjon av luftstrøm i lokalene;
• Tilstedeværelsen i ventilasjonssystemet renser innkommende luft;
• behovet for installasjon og design av varmegenvinning.

I tillegg bør vi ikke glemme den estetiske komponenten. Luftkanaler, inntak og eksosgitter skal passe organisk inn i lokaler og ikke forstyrre menneskers opphold eller arbeid.

Oppgradering av et eksisterende system

Ofte er det situasjoner når det er nødvendig å erstatte eller oppgradere ventilasjonsnettverket i en allerede bygget og bestilt bygning. Dette er en ganske tidkrevende prosess, men det er ganske rimelig for selvimplementering.

Tips! Kostnaden ved å omarbeide ferdige verktøy er alltid høyere enn utvikling og installasjon av nye. Derfor må du alltid omhyggelig designe og beregne alle parametrene. Det vil lønne seg mange ganger i fremtiden.

Prosessen med å omarbeide eksisterende ventilasjon består av flere påfølgende trinn:

• beregne volumet av sirkulerende luft;
• utvalg av kanaloverflate;
• velg typen fans, filtre og annet nødvendig utstyr.

Deretter utarbeides et naturlig ventilasjonsdiagram eller tegning av et mekanisk luftutvekslingssystem, et sted for installasjon av kanaler og fikseringsutstyr bestemmes, og byggearbeid utføres.

Ventilasjonssystemer av boligblokker

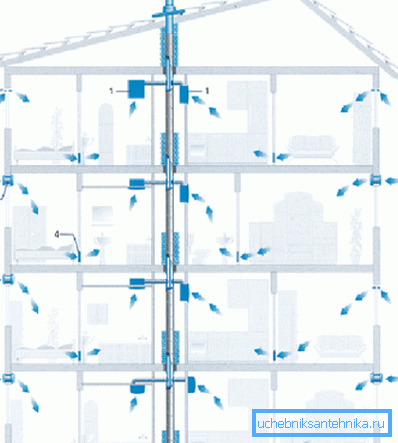

Prinsippet om drift av ventilasjonssystemet i et moderne byhus er basert på den naturlige luftstrømmen som kommer inn gjennom åpne vinduer og dører, og fjernes gjennom felles ventilasjonskanaler.

I gamle hus (opptil 5 etasjer høyt) er det mulig å arrangere en separat eksosaksel for hver leilighet. I mer moderne bygninger går luftkanalene til leilighetene ut i en felles kanal, som slutter på teknisk gulv, og gir ønsket nivå av trekkraft.

I de nye høyhusene (over 24 etasjer), i tillegg til hovedventilasjonsakselen, bygges en såkalt akselerasjonskanal som er koblet til hovedkanalen. Med denne løsningen øker volumet av pumpet luft, og fuktigheten og temperaturen i alle rom stabiliseres.

konklusjon

En god hjemmekunstner adskiller seg fra sin ikke veldig dyktige kollega ved at han alltid lager et mønster for fremtidig skaperverk før han starter arbeidet. Dette gjelder også ventilasjonssystemer. Tilgjengelighet av tydelig og lettlest dokumentasjon letter ikke bare arbeidet til arbeidere, men gjør det også mulig å enkelt rette opp problemene som oppstår.

For mer informasjon om utvikling og utarbeidelse av byggedokumentasjon, kan du lære av videoen i denne artikkelen.
