Ventilasjonssystemer: hovedklassifisering, driftsprinsipp og

Fra denne artikkelen lærer du hvordan ventilasjonssystemene i medisinske institusjoner og deres hjemlige kolleger er arrangert. I tillegg vurderer vi klassifiseringen av systemene som er ansvarlige for innendørs luftutveksling og hvilken type som er å foretrekke for bruk under visse forhold.

Operasjonshistorien til mer eller mindre effektive ventilasjonsordninger er en århundrer gammel tidsperiode. Tross alt hadde de gamle romerne ideen om at frisk luft i lukkede rom kan oppnås i ønsket mengde.

Mye tid har gått siden da, og teknologier har utviklet seg, blitt mer komplekse og mer effektive. Som et resultat er det mange løsninger på markedet, basert på ulike handlingsprinsipper og preget av forskjellige parametere.

Hva, og basert på hvilke overveielser, å velge mellom rekkevidden av foreslåtte teknologier?

Behovet for effektiv og effektiv ventilasjon

Før du bestemmer hvilket utstyr for ventilasjonssystemer som er relevant i dette tilfellet, må du vurdere prinsippet om hvordan luftutveksling er bygget i lukkede rom og hva er behovet for disse prosessene.

Betjeningshåndboken for det meste av luftutvekslingssystemene er basert på forskyvning av det utmattede luftvolumet med et nytt volum.

Handlingen av enkelte systemer er basert på forskjellen i lufttrykk i og utenfor bygningen. Andre kretser opererer med vifter som trekker avtrekk til utsiden, mens frisk luft leveres til utsiden for utskifting. Både den ene og den andre ordningen kan implementeres med egne hender i huset eller i leiligheten.

Så vi har bestemt oss for handlingsprinsippet, og nå skal vi avgjøre hvor nødvendig ventilasjon av lukkede rom er og hvilke fordeler det gir.

Under drift av visse lokaler er det et for høyt nivå av varme og fuktighet i luften i kombinasjon med en liten mengde oksygen. I tillegg er det i eksosluften en overflødig konsentrasjon av karbondioksid og andre usynlige forurensninger. En annen viktig type forurensning er støv som samler seg innendørs og innebærer behovet for rettidig fjerning.

Nesten alle typer ventilasjonssystemer som er kjent i dag, er designet for å fjerne skadelige urenheter og for å forbedre luftkvaliteten. I tillegg er bruk av ventilasjon utformet for å gi optimale hygieniske og hygieniske forhold, inkludert akseptabel temperatur, fuktighet og trafikkstrøm.

Viktig: Luftkvaliteten av høy kvalitet i rommet sikres ved regelmessig vedlikehold av ventilasjonssystemer.

Hovedklassifisering av ventilasjonsanordninger

Nivåene for luftutvekslingsintensitet er regulert av sanitære regler og normer (San Pin) og bygningsregler og normer (SNiP).

Ved utforming av et ventilasjonsanlegg tas følgende parametere i betraktning:

• ytelse (bevegelse av luft med hastigheten på m / h);
• kanalstrømningshastighet (m / s)
• arbeidstrykk (Pa);
• varmekraft (kW);
• maksimal støynivå (dB).

Modern klassifisering av ventilasjonssystemer innebærer oppdeling i typer i samsvar med følgende kriterier:

• i henhold til metoden for å flytte luftstrømmer - ventilasjonen av den naturlige (passive) og tvunget (mekaniske) typen er forskjellig;
• i samsvar med metoden for organisering - forsyning og eksos
• basert på funksjonene i design - kanaliseringen og kanalen;
• i samsvar med formålet - lokal, generell utveksling, nødsituasjon og røyk.

Design og produksjon av ventilasjonssystemer utføres basert på mengden luft per person per time. For eksempel, i forhold til parametrene for et luftfartsselskap, er luftforbruket per person ca. 2,5 kubikkmeter per time, mens i et kontorrom øker disse parametrene til 20 m?

Vurder disse modifikasjonene av ventilasjonssystemer mer detaljert.

Naturlig og tvungen ventilasjonsordning

Som allerede nevnt, er moderne ventilasjonssystemer delt inn i naturlig og tvungen modifikasjon.

Hva er forskjellen og hva er mer egnet for å arrangere disse eller andre innendørs lokaler?

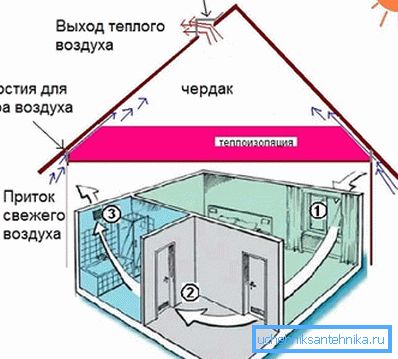

1. Naturlig ventilasjon virker på grunn av trykkforskjellen i og utenfor objektet.. Avtrekksluft slippes ut gjennom hetten, mens innstrømningen utføres gjennom spesielle innløpsrør eller gjennom lekkasjer i vinduet og dørene.

Systemer av den naturlige (passive) typen er i sin tur oppdelt i følgende modifikasjoner:

• Organisert ventilasjon - involverer luftutveksling gjennom spesiallagde innløps- og eksosåpninger. Et slikt system tillater ikke bare å erstatte avtrekksluften med tilførselsluften, men også å regulere strømningshastigheten.
• Uorganisert ventilasjon forutsetter tilstedeværelse av en avtrekksdeksel uten tilførselskanal (dens funksjon vil bli utført med en åpen lufte eller åpninger i vinduet og dørene).

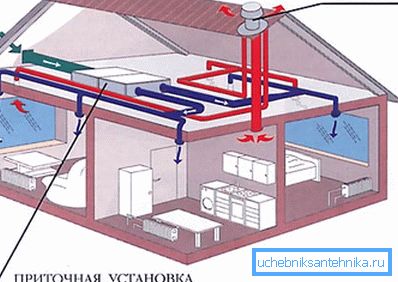

1. Mekanisk (tvungen) ventilasjon innebærer bevegelse av luft ved å skape en trykkforskjell ved bruk av vifter eller ejektorer.

Ordningen er mer effektiv i forhold til passiv variasjon, siden den fungerer uansett klimatiske forhold utenfor bygningen.

Viktig: På grunn av bruk av spesielle elektroniske enheter blir det mulig å sende ventilasjonssystemer og automatisert kontroll i kombinasjon med effektiv kontroll av de grunnleggende parametrene for luftutveksling i rommet.

Klassifisering av systemer etter type organisering av luftutveksling

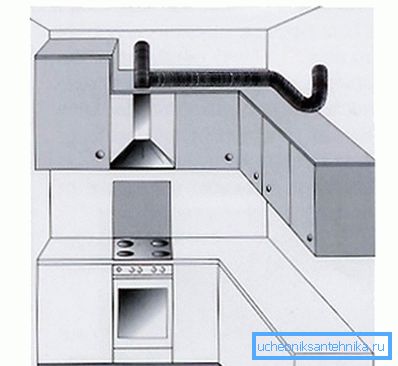

• Lokal ventilasjon - Dette er en tilførselsluftkrets hvor luft leveres til bestemte områder av rommet, mens avtrekksluft fra disse områdene fjernes. Et typisk eksempel på en slik ordning for gjennomføring av luftutveksling er en kjøkkenhette installert over ovnen.

I tillegg til husholdningsbruk har denne ordningen funnet bred anvendelse i ventilasjon av industrielle lokaler der det er nødvendig å fjerne forurenset luft fra et eller annet produksjonssted.

• Generell utveksling av ventilasjon Den er beregnet for like effektivt vedlikehold av luftvekslingsparametere gjennom hele rommet, uavhengig av parametrene.

Slike ordninger brukes oftest i ordningen med kontorlokaler og butikklokaler.

• Røykkontrollsystemer installert i rammen av brannsikkerhet i rommet.

Ved uautorisert tenning fjerner røykavgassystemer forbrenningsprodukter, slik at personer som er innendørs kan evakuere og evakuere verdifull egenskap som kan bli skadet i brann.

• Nødventilasjonssystemer brukes i områder hvor det er økt sannsynlighet for uventet utslipp av skadelige eller potensielt farlige stoffer i volumer som overstiger MAC-grensene.

Nødventilasjon er preget av økt ytelse og gir deg mulighet til å fjerne overflødig gass på kortest mulig tid. Anlegg av denne typen installeres og drives utelukkende på industriområder.

Utstyr som brukes i ventilasjonssystemer

Utstyr og tilbehør til ventilasjonssystemer på markedet er representert av et bredt spekter av enheter, blant annet noterer vi følgende kategorier:

Fans - mekaniske blad-type enheter som tvinger luft inn i ventilasjonskanaler.

I samsvar med design og operasjonelle funksjoner er fansen delt inn i følgende modifikasjoner:

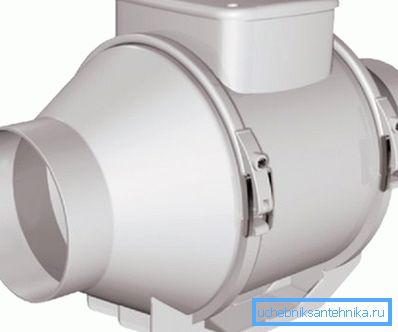

• kanal (rektangulær og rund);
• diametrisk (tangential);
• aksial (aksial);
• radial (sentrifugal);
• tak.

Vurder hovedtyper av disse enhetene så detaljert som mulig:

• Axial, eller som de kalles aksiale vifter, har funnet søknad i de enkleste husholdningenes hetter.

Slike enheter skiller seg ut med en lav pris. Designet er et utvendig foringsrør, inne i hvilket det er en elektrisk motor og en løpehjul som driver luften. Til tross for designens enkelhet har fans av denne typen høyere effektivitet sammenlignet med analoger, arrangert annerledes.

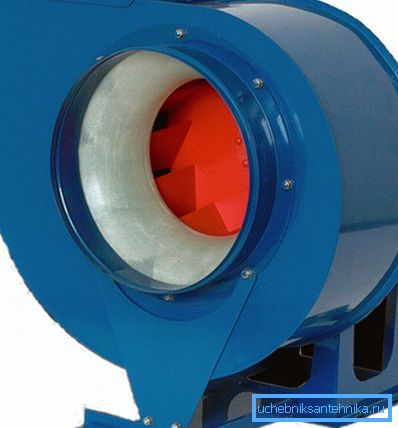

• Radial (sentrifugal) vifter er mye brukt i bygging av industrielle systemer. Disse enhetene er preget av pålitelighet og som et resultat en lang ressurs.

Utformingen av enheten er et spiralhus og en propell som er plassert i den, roterende rundt sin akse. Skruen spinner luftstrømmen, som kastes inn i kanalen under virkningen av sentrifugalkraften.

• Tangentielle (diametrale) vifter er en annen type industrielle installasjoner. Enheten ser ut som en lukket design med tilkoblinger for luftinntak og uttak. Slike installasjoner er montert i klimaanlegg og varmegardiner. Mindre vanlig er enheten installert i kanalspredningen.

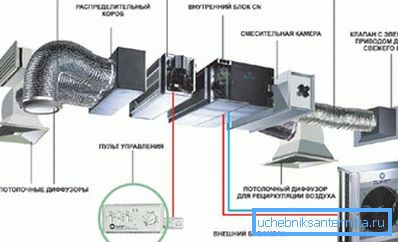

I tillegg til blåsere brukes følgende strukturelle elementer i ventilasjonssystemer:

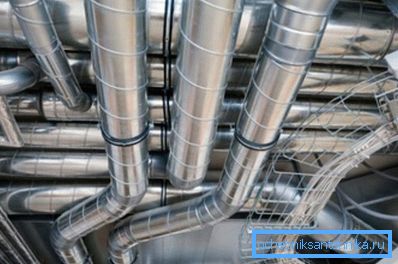

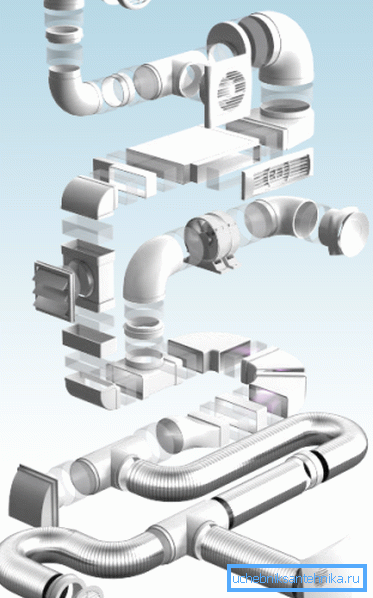

• Luftkanaler er rør med rektangulært eller rundt tverrsnitt, koblet i en enkelt konstruksjon ved hjelp av kraner og spesielle monteringsanordninger.
• Profiler for ventilasjonssystemer - er metallførere med monteringsperforeringer som alle komponenter er montert på.
• Lyddempere og lydisolasjonsmaterialer - brukes til å redusere støynivåer under drift av systemet.
• Filter for ventilasjonssystemer er et bredt spekter av enheter som er installert på innløpskanalen og forhindrer at støv og andre forurensninger kommer inn i rommet.

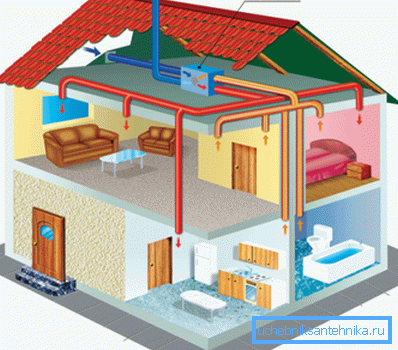

• Luftvarmere - kan brukes i ventilasjonsanlegg og erstatte varmen helt. Sammen med konvensjonelle varmeovner blir rekuperatorer i økende grad brukt i ventilasjon, noe som gjør det mulig å redusere kostnadene ved oppvarming av luft ved å redusere strømforbruket.

konklusjon

Så vi har vurdert egenskapene til enhetens ventilasjonssystemer. Videre fant vi ut hvilket utstyr som brukes i implementeringen av visse ordninger. Denne informasjonen kan brukes i praksis, for eksempel ved å arrangere ventilasjon i et landsted.

Har du spørsmål? Du finner mer nyttig informasjon ved å se videoen i denne artikkelen.
