Ventilasjonstest: testverdier og regulatoriske krav

Hva er testen på ventilasjonssystemet? Hvilke parametre er evaluert? Er det noen reguleringsdokumenter som regulerer ventilasjonssystemene for enheten og prosedyren for deres verifisering?

La oss prøve å svare på disse spørsmålene.

Liste over dokumenter

Fra en ganske omfattende liste over dokumenter relatert til ventilasjon, må vi undersøke to viktigste.

• I SNiP 3.05.01-85 beskrives de generelle kravene til ventilasjon av enheten.
• I GOST 12.3.018-79 beskrevet teknologi, som er aerodynamiske tester av ventilasjonssystemer.

Viktig: Handlingen med omfattende testing av ventilasjonssystemer utstedes på basis av både målinger av den faktiske ytelsen til systemet og visuell inspeksjon med verifisering av parametrene til ventilasjonsutstyret med de angitte.

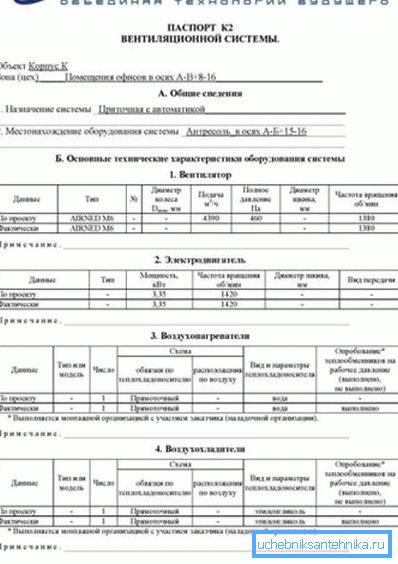

Ifølge testresultatene er eieren utstedt et ventilasjonspass.

Hvorfor er det nødvendig?

• Et pass er et dokument som offisielt registrerer utstyret du kjøpte - selv om du på kjøpsdatoen ikke hadde sertifikater for samsvar med russiske standarder.
• I tillegg vil dokumentet tjene som et tyngende argument i eventuelle tvister med veiledere. Ved brann, røyk og andre problemer, vil eieren alltid kunne bevise at de ikke var forårsaket av inkonsistensen av strukturen og ytelsen til ventilasjonssystemet med gjeldende standarder.

La oss slå på kravene til regulatoriske dokumenter.

krav

SNiP 3.05.01-85

Luftkanaler, der duggfall er mulig, legges med en konstant tilbøyelighet til drenering på 1 - 1,5 cm per meter lengde. De langsgående sømmer av slike bokser befinner seg bare i deres øvre del (les også artikkelen Inspeksjon av ventilasjon for rettidig deteksjon av problemer og forurensning).

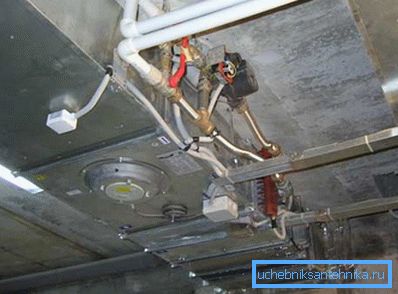

Pakninger mellom flensene kan bare utvides utenfor flensen.

Pakningsmaterialet er også regulert.

1. Ved lufttemperaturer på opptil 70 ° C kan du bruke skumgummi, skumgummi, tykke gummitetninger eller en mastisk polymer sele.
2. Ved temperaturer over 70 ° C benyttes asbestkartong eller asbestbunn.

Nuance: For produksjonen, hvis teknologi innebærer luftforurensning av syregasser, brukes bare syrefast gummi.

Gerlen (tetningsbånd laget av gummilignende materialer), tetningsmastikk og krympbare ermer kan brukes til å forsegle stikkontaktene.

Alle bolter må strammes på flensen. Nøtter må være på den ene siden av flensen; Med sitt horisontale arrangement er mutterne vanligvis plassert nederst. Instruksjonen er forbundet med banal sikkerhet: en bolt er tyngre enn en mutter, og hvis den faller fra en god høyde, kan det føre til mer alvorlige skader.

Testing av ventilasjonssystemer innebærer blant annet en visuell kontroll av kanalens stigning. Hva skal det være?

Nuance: Når takhøyde i bygningen er opptil 4 meter, anbefales det å fikse vertikale ventilasjonsaksler i taket.

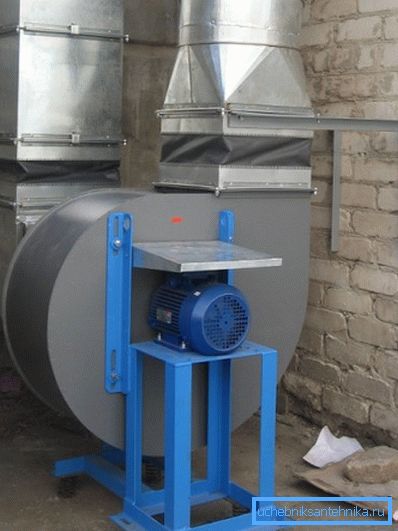

Luftkanaler er koblet til vifter med fleksible innsatser som forhindrer overføring av vibrasjon.

Radialvifter skal installeres på antivibreringsbaser på ankre. Vibrasjonsisolatorene selv, når de er installert på gulvet eller fundamentet, krever ikke festing, men det er nødvendig å feste dem til metallkonstruksjonene.

Aksene til vifter og elektriske motorer skal være strengt koaksiale eller parallelle (avhengig av metoden for overføring av dreiemoment).

Alle potensielt farlige elementer i ventilasjonssystemet (koblinger, belter, åpne sugedyser) er dekket med beskyttelsesdeksler og garn.

GOST 12.3.018-79

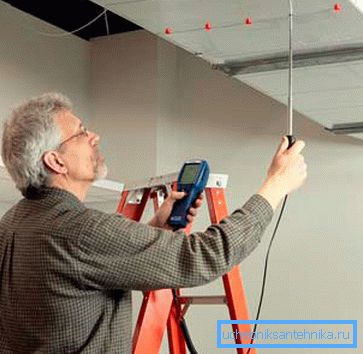

I henhold til dokumentet, hvordan utføres aerodynamiske tester av ventilasjonssystemer?

Målepunkter

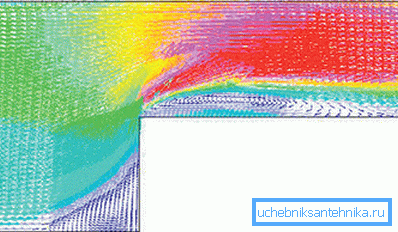

• For å måle trykk og strømningshastighet velges seksjoner som ikke ligger nærmere 6 hydrauliske diametre etter strømningsforstyrrelsespunktet (sving, ventil, gitter, etc.) og ikke nærmere enn 2 hydrauliske diametre. Kostnaden ved å ikke overholde denne regelen er en alvorlig forvrengning av måleresultatene på grunn av turbulens.

Henvisning: for hydraulisk diameter i rundkanal, lik den indre diameteren. For en rektangulær beregnes den som 2AB / (A + B), hvor A og B er sider av den indre delen av kanalen.

• Det er tillatt å plassere målepunktet (måleseksjonen) i stedet for en plutselig innsnevring eller utvidelse av kanalen. Dessuten er området tatt lik det minste tverrsnittsarealet i sammenblandingen.

utstyr

Hvilket utstyr brukes til individuelle tester av ventilasjons- og klimaanlegg?

1. En kombinert trykkmottaker brukes til å måle det dynamiske trykket i en strøm med en hastighet på over 5 m / s og det statiske trykket i jevn strøm.
2. En fulltrykksmottaker er nødvendig, som navnet tilsier, for å måle det totale trykket i raske (over 5 m / s) strømmer.

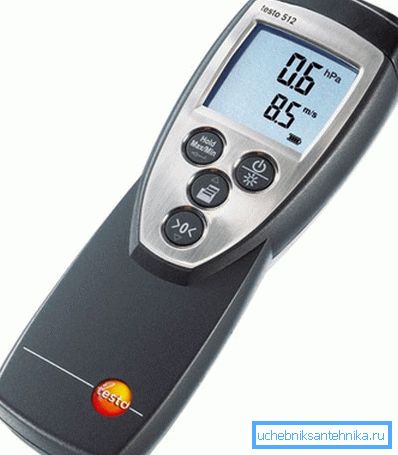

3. Differensialtrykksmåler og trykkmåler brukes til å måle trykkfall.

1. Anemometer (termisk anemometer) - for å måle hastigheten på langsom (opptil 5 m / s) luftstrøm.
2. Barometer - for å måle trykket i miljøet. Dette er nødvendig for å kunne vurdere luftstrømmen når ventilasjonen virker.
3. Kviksølvtermometer eller termoelement - for å måle lufttemperaturen.
4. Psykrometer - for å måle nivået av fuktighet.

Nuance: For målinger utført i støvete bekker, bør utformingen av enhetene sørge for enkel rengjøring - med egne hender, med en pensel eller med en luftstrøm fra kompressoren.

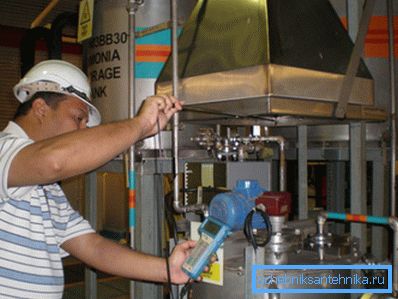

Test rekkefølge

Testene utføres ikke tidligere enn 15 minutter etter starten av ventilasjonen; I løpet av denne tiden stabiliseres alle de grunnleggende parametrene for trykk, hastighet, temperatur og fuktighet.

Hva er det som måles?

1. Lufttrykket i rommet.
2. Temperaturen i kanalen.
3. Temperaturen i rommet.
4. Dynamisk flyttrykk.

1. Statisk trykk ved samme strømningspunkt.
2. Totalt trykk på samme punkt.
3. Tiden som anemometeret ligger i flyet til det målte tverrsnittet av strømmen, og endringen i dets avlesninger.

sikkerhet

Det eneste kravet til sikkerhet er at måleprosessen ikke skal føre til dannelse av farlige eller eksplosive gasskonsentrasjoner.

dokumentere

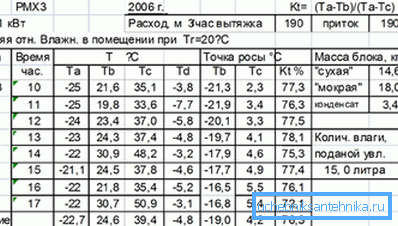

På grunnlag av målingene og deres prosessering, er det opparbeidet en protokoll for aerodynamiske tester for ventilasjon, der alle parametrene er tatt inn. I tillegg til opptaksmålinger inkluderer handlingen med individuell testing av ventilasjonsutstyr resultatet av visuell inspeksjon og verifisering av utstyrets faktiske egenskaper med de nevnte.

For å bli aktivert:

• For fan - type, pumpehjuldiameter, strømningshastighet og totalt strømningstrykk, omdreininger og remskive diameter.
• For elektrisk motor - type, kraft, hastighet, metode for overføring av dreiemoment og remskive diameter.
• For klimaanlegg og varmeovner - type, kjølevæskesirkulasjonsskjema, dens type og testresultat ved arbeidstrykk.
• For filtre - gjennomstrømning, prosentfangst og trykkfall.
• For luftfuktere - type, luftstrøm, pre-spray trykk, turtall og diameter på sprøytehjulet og motoreffekten.

Handlingen med å teste ventilasjonssystemet, samtidig som alle tekniske krav og avviker de virkelige egenskapene fra prosjektet ikke overstiger + 10%, tjener som grunnlag for utstedelse av et ventilasjonspass.

konklusjon

Vi håper at vi kan svare på spørsmålene som har samlet seg i leseren innen regelverkskrav og testprosedyrer (se også artikkelen Automatisering for ventilasjon: funksjoner, funksjoner, evner).

Som alltid vil videoen i denne artikkelen tilby tilleggsinformasjon. Lykke til!
