Ventilventil - visninger og funksjoner

Moderne leiligheter og hus er hermetiske konstruksjoner, derfor trenger de effektiv ventilasjon. Det viktigste elementet er ventilasjonsventilene, som bare passerer luftmassene i en retning. Ofte i ventilasjonsanlegg er det en ventilasjonsventil for veggene, som kan være innløp eller omvendt.

I denne artikkelen vil vi i detalj undersøke formålet med slike ventiler, vurdere deres ulike typer, egenskaper og installasjonsprosess.

skjebne

Ventilasjonsluftventilen utfører samtidig en rekke viktige funksjoner:

• Sikrer riktig og uavbrutt drift av luftutvekslingssystemet.
• Regulerer luftforsyning og ventilasjonsmodus.
• Som nevnt ovenfor hindrer det bevegelsen av luftmassene i motsatt retning eller helt dekker ventilen.
• Gir balanse mellom tilførsel og avgassflow.
• Det er en beskyttelse mot penetrasjon av gate støy inn i rommet.

I tillegg er det i dag design som i tillegg til ovennevnte også utfører en brannforebyggingsfunksjon. Dermed er denne enheten et viktig element i ventilasjon.

Typer av ventiler

Til dags dato er det ganske mange typer forskjellige ventilasjonsventiler. Først av alt, er de forskjellige i deres formål:

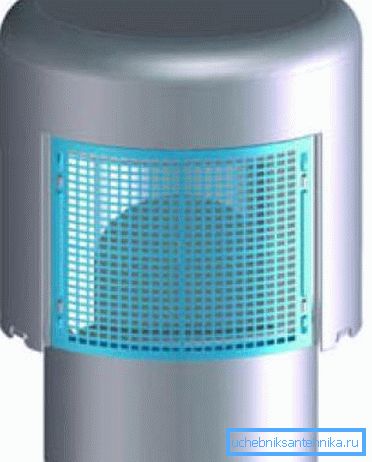

Vær oppmerksom på! Ventilasjon kalles også en ventil for kloakk, men for luftutveksling i rom de ikke har betydning og er konstruert for å kompensere for trykket i systemet.

I tillegg varierer disse produktene i form.

De kan være:

• runde;
• Firkantet eller rektangulært.

Avhengig av enheten, er de elektriske eller manuelle. Den elektriske ventilen fungerer sammen med annet ventilasjonsutstyr og justerer automatisk luftstrømmen.

Ventilarrangement

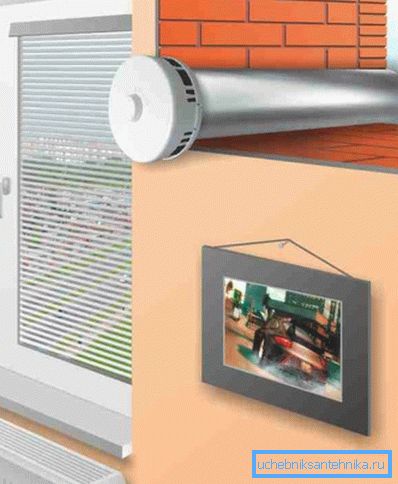

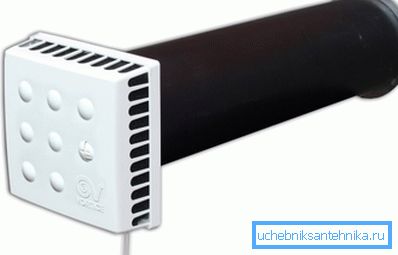

Inngangsvegg

Vegginntaksventilen er den vanligste designen (finn ut hvordan ventilasjon av kjelehuset til et privat hus er utstyrt).

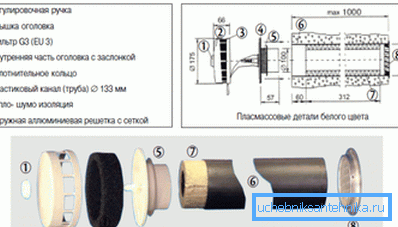

Den består av følgende elementer:

• Rør - lengden er litt større enn veggtykkelsen.
• Utendørsgitter - forsinker store rusk.
• Lydisoleringsmateriale - plassert inne i røret.
• Filter - hindrer penetrering av støv og andre små rusk.
• Bevegelseselement - regulerer intensiteten til luftstrømmen og lukker om nødvendig systemet.
• Bryter - designet for å styre det bevegelige elementet.
• Dekkhett - gir design et dekorativt utseende og beskytter mot mekanisk skade.

Denne utformingen har flere fordeler, for eksempel:

• Enkel installasjon;
• Utseendet på enheten ødelegger ikke interiørdesignet;
• Praktisk drift;
• effektivitet;
• Muligheten til å installere egne hender, selv etter at du har fullført rommet.

Tips! Hvis enheten er plassert i nærheten av radiatoren, vil den innkommende luften umiddelbart varme opp.

Et eksempel på slike modeller er:

• CPV 125;

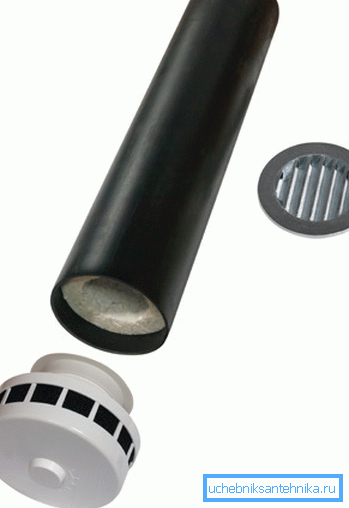

• KIV-125 og andre

Enheten til elektriske ventiler er mer komplisert, siden de har sensorer og elektrisk kjøring. Imidlertid forblir prinsippet om sitt arbeid det samme. Prisen på automatiske enheter er selvsagt høyere enn mekaniske.

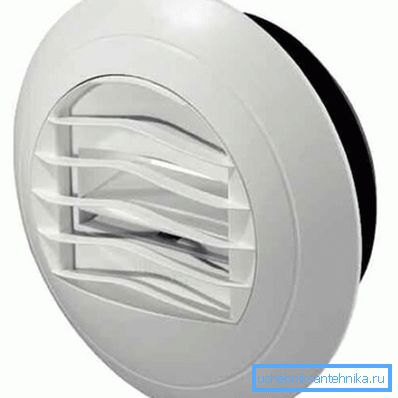

vent

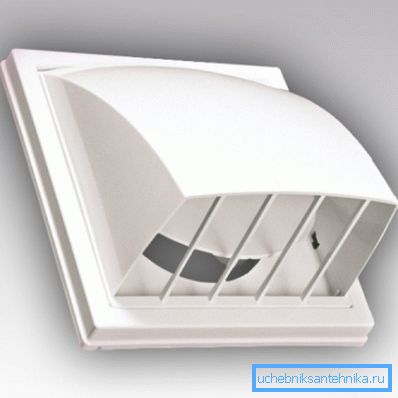

Avtrekksventilen har som regel en enklere konstruksjon enn innløpsventilen og består av bare tre elementer:

• Fast del i form av en gitter - Kan være firkantet eller rektangulært. Hovedformålet er å gi designet et dekorativt utseende, samt å beskytte ventilen mot mekanisk skade.
• Bevegelig del (gate) - er en rund eller firkantet kronblad, som kun kan åpnes i en retning.
• flens - designet for å koble enheten med ventilasjonskanalen - har alltid en rund form.

Vær oppmerksom på! Hvis en ventil er valgt for et bad, bør det tas hensyn til materialet som det er laget av, da enheten skal tåle høye temperaturer og høy luftfuktighet. Derfor må du ikke installere plastprodukter.

Installasjon bør utføres forsiktig for ikke å skade ventilen, samt for å hindre at byggeplasser kommer inn i konstruksjonen. Ellers virker enheten ikke som forventet.

For eksempel kan klaffen alltid være åpen. Derfor, etter installasjon, må du kontrollere produktets ytelse.

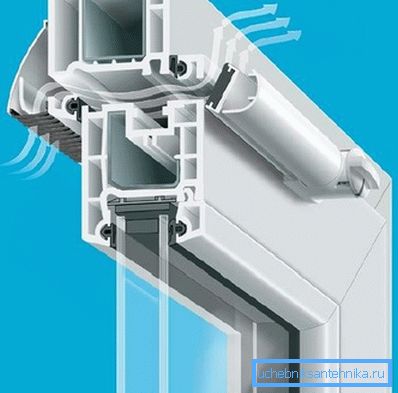

vindu

Denne ventilen er en struktur som er innebygd i vinduprofilen. Enheten hans er ganske enkel, men effektiviteten lider ikke av dette.

Den eneste ulempen er mangelen på filtrering, men siden hullet i seg selv er ganske smalt, kan søppel fra gaten ikke trenge gjennom det. Hvis det er nødvendig, kan gapet lukkes eller strømningsintensiteten kan justeres med et spesielt håndtak.

Vinduventiler leveres med vinduet. Derfor bør deres nærvær være oppmerksom når du velger glass. Det er sant at det er modeller som er montert på de allerede installerte plastvinduene.

Vær oppmerksom på! Det finnes modeller som ikke tillater å regulere luftstrømmen, men begrenser det bare ved sterke vindstød. Selvfølgelig er det bedre når det er en innstrømningskontrollfunksjon. Derfor er det for øyeblikket nødvendig å være oppmerksom når du velger et produkt.

Installasjon av ventilasjonsventiler

forsyning

Før du fortsetter installasjonen av innløpsventilen, er det nødvendig å bestemme plasseringen. For å gjøre dette må et ventilasjonssystem utarbeides på forhånd, i henhold til visse regler. Det er best å betro arbeidet med en slik ordning til spesialister.

Ytterligere installasjonsinstruksjoner er som følger:

• Det første trinnet er å måle veggtykkelsen og kjøpe et produkt med egnet lengde. På salg finner du enheter med rør fra 0,4 til 1 m.
• Når plasseringen av enheten er bestemt, må du bore et hull i veggen. Diameteren må ha en liten margin slik at røret fritt kan passere inn i hullet.
• Etter å ha installert røret, må alle spalene være forsynt slik at leddene er tette.

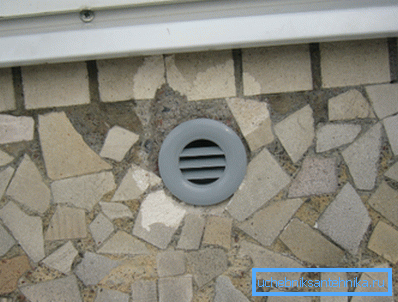

• Deretter installeres et beskyttelsesgitter utenfor, og selve ventilen er montert på innsiden, i henhold til produsentens anvisninger.

Vær oppmerksom på! For å hindre nedbør og fuktighet i å trenge inn i strukturen, bør det monteres en regngitter utenfor grillen.

vent

Installasjonen av en eksosventil innebærer tilstedeværelse av ventilasjonskanaler, som kan plasseres i veggen eller i taket.

Vanligvis installeres eksosventiler med ventiler i tekniske rom:

• På kjøkkenet;
• På toalettet;
• På badet etc.

Tilstedeværelsen av eksoselementer i disse rommene er tilstrekkelig for at luften skal byttes i alle rom, siden sirkulasjonen skjer gjennom hullene i dørene.

Hele aggregatet koker ned for å forbinde strukturen med disse kanalene. Som regel er elementene forbundet med flensmetode. Etter at ventilen i seg selv er tilkoblet, legges den øvre grillen på veggen eller taket, som oftest festes til overflaten med selvskruende skruer.

Her, kanskje, og alle de viktigste punktene du trenger å vite om ventilasjonsventilene i systemets ordning.

konklusjon

Ventiler er et viktig element i ventilasjonssystemer, slik at de kan regulere sitt arbeid. Ventilasjonsventiler kan installeres på både inntak og eksosventiler. Dessuten utfører kontrollventilen og avtrekksventilen forskjellige funksjoner, slik at de fungerer sammen i systemet.

Fra videoen i denne artikkelen kan du hente litt mer informasjon om dette emnet.
